ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
- БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ
СОРТАМЕНТ
ГОСТ 19425-74
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОРТАМЕНТSpecial-purpose steel I-beams and channels. Dimensions |
ГОСТ
19425-74 ВзаменГОСТ 5157-53 в части балок двутавровых для подвесных путей |
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1974 г. № 149 срок введения установлен
с 01.01.75
Проверен в 1985 г. Постановлением Госстандарта от 27.06.85 № 2031 срок действия продлен
до 01.07.95
1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).
1а. По точности прокатки профили изготовляют:
высокой точности — А, обычной точности — В.
(Введен дополнительно, Изм. № 2).
2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 и 2 и табл. 1.
Условные обозначения к черт. 1 и 2 и табл. 1:
Черт. 1
Примечание. Уклон внутренних граней полок должен быть не более:
для балок М-12 %,
для балок С-16 %.

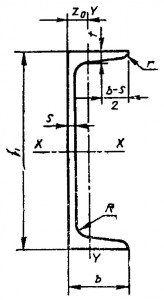

Черт. 2
Примечание. Уклон внутренних граней полок дол жен быть не более 10 %.
h — высота;
b — ширина полки;
s — толщина стенки;
t — средняя толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
I — момент инерции;
W — момент сопротивления;
i — радиус инерции;
S — статический момент полусечения;
zo — расстояние от оси у—у до наружной грани стенки.

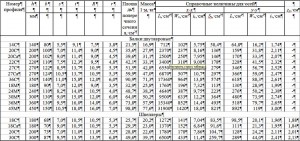

Таблица 1
Примечания:
1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
2. Радиусы закруглений, указанные на черт. 1 и 2, на профилях, не определяются и даны для построения калибра.
3. Предельные отклонения по размерам профилей должны соответствовать указанным в табл. 2.
Таблица 2
Размеры, мм
| 1 м, кг | х—х | у-у | zo, см | |||||||||||||
| мм | Ix, см4 | Wх, см3 | ix, см | Sx, см3 | Iv, см4 | Wv, см3 | iv, см | |||||||||
| Балки двутавровые | ||||||||||||||||
| Предельные отклонения | |||||
| Номер профиля | по высоте профиля | по ширине полки | по толщине | ||
| Точность прокатки | полки | ||||
| обычная | высокая | обычная | высокая | ||
|
14 |
— |
± 2,0 | ± 2,0 |
+1,0 -2,0 |
-0,061 |
| 18 | ± 2,5 |
— |
± 2,5 |
— |
Плюсовые отклонения |
| Св. 18 до 30 |
— |
± 3,0 |
— |
± 3,0 | ограничиваются предельными |
|
36 |
± 3,5 |
— |
± 3,5 |
— |
отклонениями |
|
45 |
± 4,0 |
— |
± 4,0 |
— |
по массе |
Примечание. Определение толщины полок профилей проводится по калибрам в валках при их расточке.
4. Уклон наружной грани профилей не должен превышать 0,015 b.
По требованию потребителя профили изготовляются с уклоном наружной грани полки не более 0,0125 b.
5. Кривизна стенки по высоте сечения профиля не должна превышать 0,15 s.
6. Притупление наружных кромок полок профилей до № 24 включительно не должно превышать 0,3 t ,свыше № 24 — 3 мм.
(Измененная редакция, Изм. № 2).
7. По требованию потребителя несимметричность фланцев полок балок относительно вертикальной оси не должна превышать Ѕ суммы предельных отклонений по ширине полки.
(Измененная редакция, Изм. № 2).
8. В соответствии с заказом балки и швеллеры изготовляются длиной от 4 до 13 м:
мерной длины;
кратной мерной длины;
мерной длины с остатком до 5 % массы партии;
кратной мерной длины с остатком до 5 % массы партии;
немерной длины.
Остатком считаются профили длиной не менее 3 мм.
9. По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.
(Измененная редакция, Изм. № 2).
10. При изготовлении профилей немерной длины допускается наличие профилей длиной не менее 3 м в количестве не более 5 % массы партии.
11. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+ 40 мм — при длине до 8 м;
+ 80 мм — при длине св. 8 м.
Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:
+ 40 мм — при длине до 8 м;
+ 5 мм на каждый метр свыше 8 м.
12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2 % длины.
Кривизна профилей в вертикальной и горизонтальной плоскостях для высокой точности прокатки и не должна превышать 0,15 % длины для профилей высотой до 360 мм и 0,1 % длины — для профилей высотой свыше 360 мм.
10-12. (Измененная редакция, Изм. № 2).
13. На каждом профиле дополнительно к требованиям ГОСТ 7566-81 в части маркировки проката должен быть нанесен номер профиля с индексами М или С (18М, 20Са, 36С и т. д.).
14. Определение размеров проводится на расстоянии не менее 500 мм от торца профиля. Высота балки измеряется по оси у—у, швеллера — в плоскости стенки.
15. Предельные отклонения по массе 1 м профиля не должны превышать плюс 3 — минус 5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20-60 т от каждых 400-500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.
16. Марки стали и технические требования — по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.
