ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
Сортамент ГОСТ
-
26020-83
Hot-rolled steel I-beam with parallel flange edges.
Dimensions
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 срок действия установлен
с 01.01.86
до 01.01.93
1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
2. По соотношению размеров и условиям применения двутавры подразделяются на типы:
Б — нормальные двутавры;
Ш — широкополочные двутавры;
К — колонные двутавры.
3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.
5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.
Обозначение к чертежу и табл. 1:
h — высота двутвара; b — ширина полки; s — толщина стенки; t —толщина полки; r — радиус сопряжения; I — момент инерции; W — момент сопротивления; S — статистический момент полусечения; i — радиус инерции.
Черт. 1

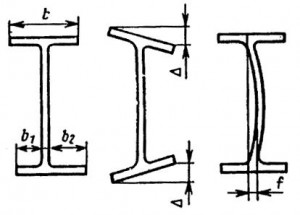

Условные обозначения:
b1 — ширина укороченного фланца;
b2 — ширина удлиненного фланца;
∆ — перекос полки;
f — кривизна стенки по высоте сечения.
Черт. 2
Таблица 1
Примечания:
1. Площадь поперечного сечения, справочные величины и линейная плотность вычислены по номинальным размерам. Плотность стали принята равной 7,85х103 кг/м
2. Радиус сопряжения, указанный на черт. 1, приведен для построения калибра валков.
Таблица 2
| Параметр двутавра | Интервал значений параметров | предельные отклонения |
| Высота h | h≤120
120<h<380 380≤h<580 h≥580 |
±2,0
±3,0 ±4,0 ±5,0 |
| Ширина полки b | h≤120
h>120 |
±2,0
±3,0 |
| Толщина стенки s | s≤4,4
4,4<s≤6,5 6,5<s<16,0 16,0≤s<23,0 23,0≤s |
±0,5
±0,7 ±l,0 ±1,5 ±2,0 |
| Толщина полки t | t≤6,3
6,3<t<16,0 16≤,0t<25,0 25≤,0t<40,0 |
±1,0
±1,5 ±2,0 ±2,5 |
| Перекос полки ∆ | h≤120
120<h≤290 h>290 |
1,0
0,015≤b3,0 0,015≥b4,0 |
| Смещение полки, относительно стенки δ,
|
h≤120
120<h<190 190≤h≤290 h>290 b<220 b≥220 |
1,5
2,5 3,0 3,0 4,5 |
| Кривизна стенки по высоте сечения f | h≤120
120<h<380 380≤h≤680 h>680 |
1,0
1,5 2,0 3,0 |
| Кривизна профиля в вертикальной и горизонтальной плоскостях | — | 0,002 l
|
| Линейная плотность | — |
±4,0% |
Примечание. По согласованию изготовителя с потребителем кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,001 l ≥h 310 мм.
6. Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м:
мерной длины;
мерной длины с отрезком;
кратной мерной длины;
кратной мерной длины с отрезком;
немерной длины.
6.1. Отрезком считаются двутавры длиной не менее:
- 3 м — для профилеразмеров с линейной плотностью до 20 кг/м;
- 4 м — для профилеразмеров с линейной плотностью свыше 20 кг/м.
6.2. Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:
до 5 % от массы партии — для профилеразмеров с линейной плотностью до 20 кг/м;
до 8% от массы партии—для профилеразмеров с линейной плотностью свыше 20 до 50 кг/м;
до 12% от массы партии—для профилеразмеров с линейной плотностью свыше 50 до 150 кг/м;
до 20% от массы партии—для профилеразмеров с линейной плотностью свыше 150 кг/м.
6.3. Допускается изготовление двутавров ограниченной длины в пределах немерной.
7. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать значений, приведенных в табл. 3.
Таблица 3
мм
| Длина профиля | Интервал значений параметров | Предельные отклонения |
| До 12000 включительно | h<790 | +60 |
| До 12000 включительно | h≥790 |
+80 |
| Св. 12000 |
+100 |
8. Косина реза не должна выводить длину двутавров за предельные отклонения по длине.
В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.
9. Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2 t, но не более 3 мм.
10. Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля.
Высота профиля измеряется по оси Y—Y.
