ИНДИВИДУАЛЬНЫЕ РЕЗЕРВУАРНЫЕ УСТАНОВКИ

1. Применение индивидуальных резервуарных установок сжиженного газа, состоящих из одного резервуара, целесообразно при использовании газа на отопление, горячее водоснабжение, приготовление пищи, а также для нужд подсобного хозяйства.
2. Снабжение индивидуального жилого дома от резервуарной установки с одним подземным резервуаром может быть осуществлено по типовому проекту 905-1-39.88.
Установка состоит из одного подземного резервуара объёмом 5 м³ с модернизируемой арматурной головкой ГР-10 и одним электрическим испарителем-приставкой.
Испаритель оснащен автоматикой безопасности, расположенной в электрошкафу для пусковой и регулирующей аппаратуры. Модернизируемая арматурная головка ГР-10 оснащена двумя регуляторами давления РД-32М, сбросным предохранительным клапаном, трубками контроля уровня заполнения резервуара газом и отключающими вентилями.
Испарение сжиженного газа происходит за счет тепла, выделяемого электронагревателем, помещенным внутрь цилиндрического корпуса испарителя-приставки ИП, и тепла, поступающего из грунта через стенку резервуара.
При изменении отбора газа давление в резервуаре автоматически регулируется электроконтактным манометром, который через промежуточное реле замыкает цепь электронагревателя и тем самым включает его при достижении давления в резервуаре, равного нижнему заданному пределу, и выключает нагреватель, когда давление в резервуаре достигает верхнего заданного предела.
Технологический процесс резервуарной установки — автоматизированный.
Резервуары должны устанавливаться, как правило, непосредственно на грунт на глубине не менее 0,6 м от поверхности земли до верхней образующей резервуара в районах с сезон¬ным промерзанием грунта и 0,2 м — в районах без промерзания грунта.
Засыпку резервуаров следует предусматривать песчаным или глинистым грунтом, не имеющим в своем составе органических примесей.
3. Устройство фундаментов для резервуаров следует предусматривать при неблагоприятных условиях, например, при наличии грунтовых вод.
4. Прокладку газопроводов низкого давления от резервуарных установок с искусственным испарением следует предусматривать на глубине, где минимальная температура выше температуры конденсации газа.

Приближенные точки росы газообразной смеси технического пропана и н-бутанов различного состава при давлении 3 кПа

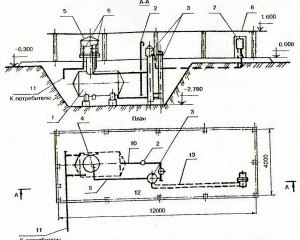

ИНДИВИДУАЛЬНАЯ РЕЗЕРВУАРНАЯ УСТАНОВКА

1 — резервуар. V — 5 м³;
2—дренахная трубка;
3 — испаритель-приставка — ИП;
4 — вентиль запорный,
5 — головка арматурная;
6 — пробковый кран;
7 — электрошкаф с автоматикой и электрическим счетчиком;
8 — ограждение,
9 — газопроеод паровой фазы высокого давления;
10 — газопровод жидкой фазы;
11 — газопровод паровой фазы низкого давления;
12— электрический кабель;
13 — импульсный трубопровод

Технические показатели индивидуальной резервуарной установки с испарителем-приставкой ИП
