ШАХТНЫЙ КОЛОДЕЦ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОЛЕЦ
ШАХТНЫЙ КОЛОДЕЦ

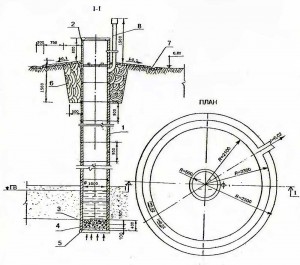

1 — ствол колодца; 2 — оголовок {надземная часть); 3 — камень, гравий, щебень (крупный); 4 — гравий (средний); 5— песок крупнозернистый; б—глиняный замок; 7—водоотводная канава; 8 — вентиляционная труба.

Трубчатые колодцы (водозаборные скважины) служат для приёма безнапорных и напорных подземных вод.
Водозаборная скважина состоит из ствола, устья и водоприёмной части. Неустойчивые породы водоносного пласта водоприёмной части закрепляются фильтрами различных типов: дырчатыми, щелевыми, сетчатыми, гравийными и др.
Фильтр (фильтровая колонна) состоит из следующих частей: рабочей части, отстойника и надфильтровой трубы. Рабочая часть (собственно фильтр) служит для приёма воды из водоносной породы, а отстойник (отрезок глухой трубы длиной 1…2 м) — для сбора вынесенных частиц песка. Надфильтровая труба предназначена для сопряжения фильтра с эксплуатационной колонной обсадных труб посредством сальника.
В сетчатых фильтрах фильтрующим покрытием служит фильтровая сетка, опирающаяся на каркас, — стальную перфорированную трубу. Отверстия в трубе должны иметь диаметр 15…20 мм и располагаться в шахматном порядке.
Шахтные колодцы предназначены для забора воды из водоносных горизонтов, залегающих на глубине до 20…30 м. Крепление стенки шахтных колодцев крепят железобетонными кольцами КЦ-10-9 (Dh=1160MM, Do=1000MM, Н=900 ММ), толщина кольца 80 мм, бетон класса В15. Водоприёмная часть колодца состоит из гравийно-песчаного трехслойного фильтра.
Нижняя часть (оголовок) представляет собой конструкцию, возвышающуюся над поверхностью земли на 0,8 м, предназначенную для защиты колодца от попадания в него загрязнений, от промерзания в зимнее время, для создания удобств при эксплуатации. В верхней части колодца, вокруг ствола устраивается глиняный замок глубиной 1,5 м, изолирующий воду колодца от загрязнения поверхностными водами.
Поверхность земли вокруг колодца планируют с уклоном от колодца. Вокруг колодца устраивается отмостка из гравия, щебня или асфальта. Оголовок колодца закрывается крышкой.
