УСТАНОВКА ВЕТРОАГРЕГАТА НА ПРИУСАДЕБНОМ УЧАСТКЕ

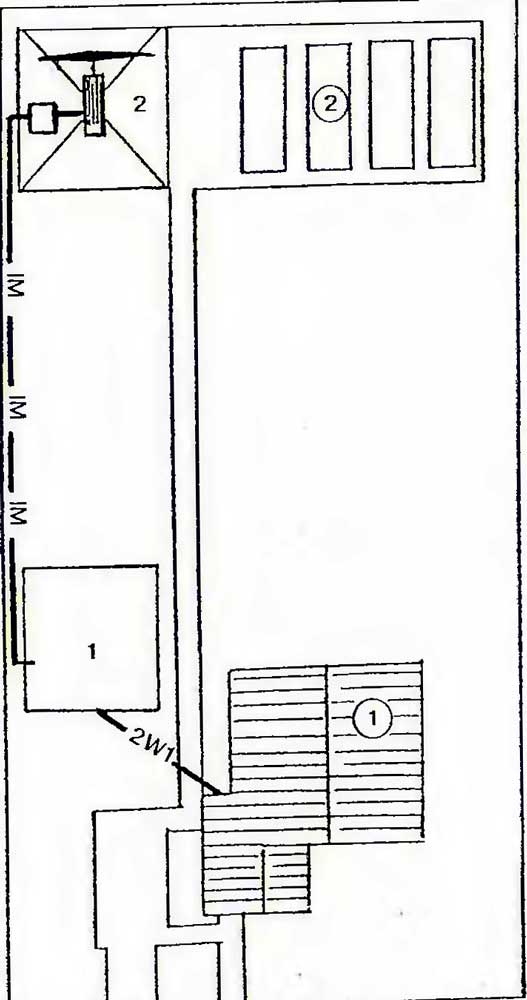

ПЛАН РАЗМЕЩЕНИЯ ВЕТРОЭЛЕКТРИЧЕСКОГО АГРЕГАТА НА ПРИУСАДЕБНОМ УЧАСТКЕ

УСТАНОВКА ВЕТРОАГРЕГАТА НА ПРИУСАДЕБНОМ УЧАСТКЕ  ПЛАН РАЗМЕЩЕНИЯ ВЕТРОЭЛЕКТРИЧЕСКОГО АГРЕГАТА

1 — ВЕТРОЭЛЕКТРИЧЕСКИЙ АГРЕГАТ: 2—БЛОК РЕГУЛИРОВАНИЯ БВР;
W1 — ВОЗДУШНАЯ ИЛИ КАБЕЛЬНАЯ ЛИНИЯ НАПРЯЖЕНИЕМ ДО 1 КВ

(1)— ОДНОКВАРТИРНЫЙ ЖИЛОЙ ДОМ; (5)— ЗДАНИЕ ЭНЕРГЕТИЧЕСКОГО БЛОКА

Ветроэлектрический агрегат и блок управления (БВР) устанавливаются на приусадебном участке на расстоянии не менее 30 м от жилого дома.
Блок управления, изготавливаемый со степенью защиты IP56, устанавливается на стойках рядом с ветроэлектрическим агрегатом. Остальное оборудование ветроэнергетической установки (выпрямитель, инвертор, аккумуляторные батареи и др.) устанавливается в отдельном здании энергетического блока совместно с резервным источником электрической энергии — дизельным электрическим агрегатом.
Кабельная линия от блока БВР до энергетического блока может прокладываться в земле, в траншее на глубине 0,7 м от планировочной отметки земли или открыто в стальной или полиэтиленовой трубе на скобах вдоль забора.
От энергетического блока до жилого дома предусматривается прокладка двух воздушных линий, одна из которых подключается к веодно-распределительному устройству жилого дома, а другая — к водонагревателю.
Воздушные линии выполняются изолированными проводами. Расстояние от проводов до пешеходных дорожек должно быть не менее 3,5 м.
Сечение жилы и тип проводов следует выбирать в соответствии с рекомендациями, приведенными в «Руководящих материалах по электроснабжению индивидуальных жилых домов, коттеджей, дачньх (садовых) домов и других частных сооружений».
Вводы в жилой дом и в энергетический блок выполняются через трубостойки. Пример выполнения вводов через трубостойки приведен в разделе ДЭС.
В здании энергетического блока аккумуляторные батареи размещаются на стеллажах в отдельном помещении, оборудованном приточно-вытяжной вентиляцией. Ёмкость аккумуляторов выбирается из условия обеспечения электроснабжением жилого дома в течение трех часов
