Определение объёма баков-аккумуляторов

Требуемый объём бака-аккумулятора удобно определять по интегральному графику расхода воды. Он, в свою очередь, строится с использованием суточного графика, базирующегося на среднестатистических данных по расходу воды для данного типа потребителей. Суточный график представляет собой гистограмму (столбчатую диаграмму) и может строится как в тепловых единицах, так и непосредственно в м³.
Линия потребления показывает потребление теплоты или воды нарастающим итогом к текущему моменту времени. Характеристикой текущего расхода теплоты является tg угла наклона лини потребления к горизонтали.
Линия подачи показывает количество теплоты подаваемой со средним часовым расходом, то есть равномерно (наиболее предпочтительно для источника теплоты и тепловой сети).
Линия подачи не может пересекать линию потребления, поскольку это означает недоподачу расчётного количества теплоты в данный момент. Если такое происходит по характеристикам потребителя, то линия подачи поднимается параллельно до касания наиболее высокой точки линии потребления. Очевидно, что разница между линией потребления и выше лежащей линией подачи представляет собой количество теплоты, накапливаемое к данному моменту в баке. Тогда Аmax не что иное, как требуемая тепловая ёмкость бака-аккумулятора. Если график строится в единицах расхода воды, то интегральный график дает непосредственно требуемый объём бака в м³. Если линия
потребления переносилась по указанным причинам, то имеющаяся на 24 часа

Суточный график расхода теплоты

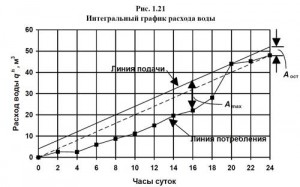

график расхода воды

разность Аост это остаток в баке-аккумуляторе, который будет расходоваться с начала новых суток.

При построении в тепловых единицах и при работе в режиме

const

формула

При работе в режиме

const

формула

По формуле СНиПа

формула СНиПа

где Т -продолжительность расчётного периода (сутки, смена), час

φ — относительная величина аккумулирующего объёма, определяемая по формулам СНиПа или по [1, Прилож. 7,8], в зависимости от коэффициента часовой неравномерности потребления теплоты

формула

и коэффициента часовой неравномерности подачи теплоты

коэффициент

где Qsp — расчётная мощность водонагревателя системы ГВ
