Схемы подключения систем горячего водоснабжения к паровым тепловым сетям

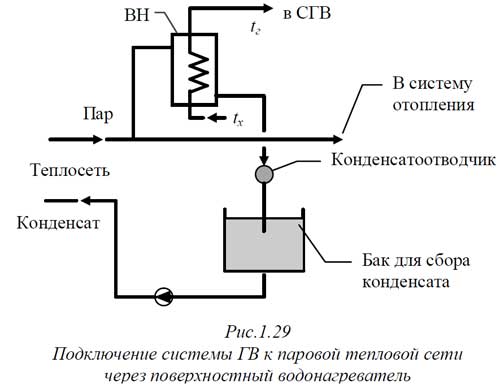

Подключение системы ГВ к паровой тепловой сети обычно осуществляется через поверхностный пароводяной водонагреватель. Отличие от параллельной схемы подключения в водяной сети (см. рис. 1.24) заключается только в устройствах для сбора и возврата конденсата: конденсатоотводчик, бак для сбора конденсата и конденсатный насос (рис. 1.29).Конденсатоотводчик представляет собой устройство, не пускающее прорыва неотработавшего пара в конденсатопровод.

система теплоснабжения

поверхностный водонагреватель

Простейшей является поплавковая конструкция конденсатоотводчика с шаровым клапаном.
При давлении пара не более 0,03 Мпа (0,3 кгс/см²) роль конденсатоотводчика может выполнять гидрозатвор. Бак для сбора конденсата — открытого типа, что делает необходимым наличие конденсатного насоса.
Насос может быть как отдельным для системы ГВ, так и общим для всей системы теплоснабжения данного здания.
Возможна и условно «открытая» схема при подключении к паровой сети с использованием смесительного водонагревателя (рис. 1.30). Таким нагревателем является эжектор-смеситель, аналогичный водоструйному насосу систем отопления (элеватору). В нем используется как давление пара для создания необходимого напора в системе ГВ, так и его энергия в форме скрытой теплоты парообразования, идущая на нагрев холодной водопроводной воды. Приведенная на рисунке двухступенчатая схема позволяет рационально организовать работу системы в режимах водоразбора и циркуляции.

паравая тепловая сеть
