Схемы систем ЦГВ

Рассмотрим основные виды классификации схем систем ЦГВ.
1. По обеспечению давления системы ГВ могут быть работающими:
• под давлением холодного водопровода;
• под давлением тепловой сети;
• под давлением, создаваемым насосом, установленным на холодном или горячем водопроводе;
• под статическим давлением, создаваемым баком холодной или горячей воды.
2, По месту прокладки распределительных трубопроводов системы могут быть:
• с нижней разводкой;
• с верхней разводкой.
3. По наличию и способу обеспечения циркуляции:
• без циркуляции;
• с естественной циркуляцией;
• с насосной циркуляцией.
4. По наличию и месту расположения баков-аккумуляторов горячей воды:
• без аккумулятора;
• с нижним баком;
• с верхним баком.
Рассмотрим характерные примеры схем построения систем ЦГВ.

элементы систем ГВ

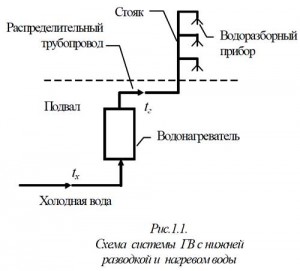

Схема на рис.1.1 одновременно со своим конкретным техническим содержанием иллюстрирует основные элементы систем ГВ, которые будут впредь неоднократно повторяться.

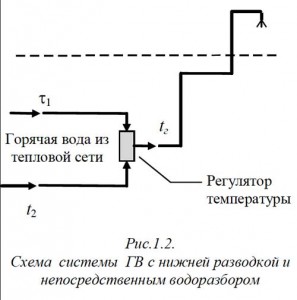

При непосредственном водоразборе вместо водонагревателя в схеме присутствует регулятор температуры, обеспечивающий смешение
воды из подающего и обратного трубопроводов тепловой сети для получения необходимой температуры на водоразборе (рис.1.2).

температура на водоразборе

ЦГВ

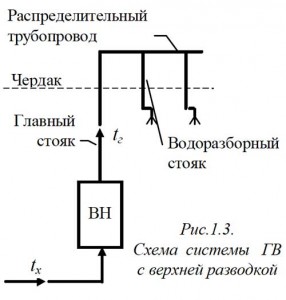

Схемы систем ЦГВ с нагревом водопроводной воды более сложны и рассматриваются далее подробнее. Для перехода к схеме с непосредственным водоразбором достаточно заменить водонагреватель на регулятор температуры и исключить трубопроводы холодной воды.
Для обеспечения неостывания воды в раздающих трубопроводах при отсутствии водоразбора (в ночное время) служит циркуляция. А для компенсации неравномерности потребления горячей воды по времени суток применяются баки-аккумуляторы.

насосная церкуляция

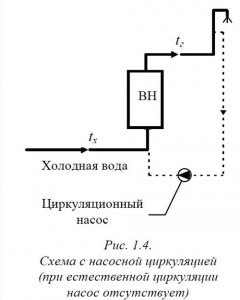

Схема с насосной церкуляцией

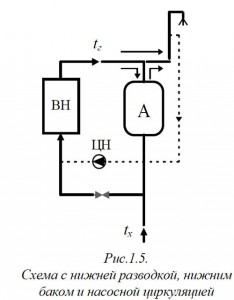

Очевидно, что при схеме системы по рис.1.5 возможны режимы работы:
с водоразбором через водонагреватель;
с водоразбором из бака-аккумулятора;
с работой водонагревателя на заполнение бака;
смешанные режимы нагревателя и бака-аккумулятора.

Схема с оборудованием регулирования уровня

Герметичный бак-аккумулятор
(рис.1.5) обеспечивает использование давления водопровода для работы системы горячего водоснабжения. Однако это требует соблюдения целого ряда жестких правил эксплуатации сосудов, находящихся под давлением.
Если по соображениям безопасности в здании нельзя расположить бак, находящийся под давлением водопровода (0,5 МПа и более), бак-аккумулятор выполняется открытым (бак атмосферного типа). Такие баки безопасны, более просты по конструкции и дешевы. Верхнее расположение бака удобно тем, что позволяет организовать подачу воды потребителям самотеком (безнасосно). Заполняется же бак под давлением водопровода.

уровнительный бак

Схема с автоматическим регулированием уровня

При этом возникает необходимость регулировки уровня заполнения бака, то может выполняться различными способами. Самым простым является механический шаровой или поплавковый клапан, аналогичный клапану смывного бачка унитаза (рис. 1.6).

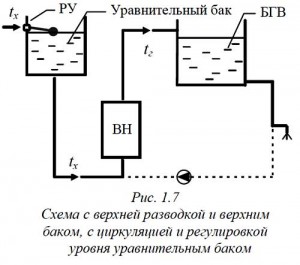

Однако организовать циркуляцию через шаровой клапан невозможно, т.к. после заполнения бака он закрывается. Для организации циркуляции в этом случае требуется либо так называемый уравнительный бак (рис.1.7), снабженный шаровым клапаном, либо автоматический регулятор на линии подачи холодной воды соединенный импульсной линией с датчиком уровня в баке горячей воды.

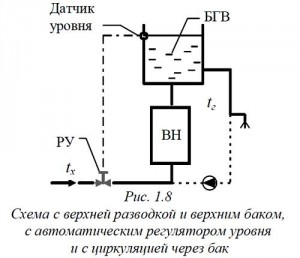

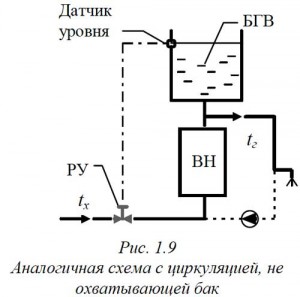

При этом циркуляция может охватывать бак горячей воды (рис.1.8), а может не затрагивать его, обеспечивая неостывание воды только в трубопроводах (рис.1.9).

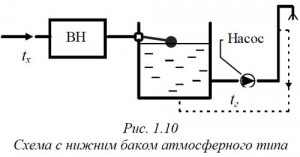

Нижнее расположение атмосферного бака-аккумулятора проще конструктивно но при этом теряется возможность самотечной организации подачи воды. Система должна быть оборудована насосом, который обеспечивает расчётный расход воды и создание напора не меньше требуемого для преодоления всех гидравлических потерь в системе (рис. 1.10). При отсутствии водоразбора этот же насос обеспечивает циркуляцию. Располагается он на циркуляционном кольце, но на линии подающего трубопровода.

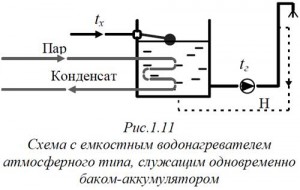

Бак-аккумулятор может быть снабжен змеевиковым теплообменником и служить одновременно ёмкостным водонагревателем. Особенно распространена эта схема при паровой тепловой сети для обеспечения бытового горячего водоснабжения промпредприятий (рис. 1.11).

схема циркуляция

Схема атмосферного типа

бак-аккомулятор

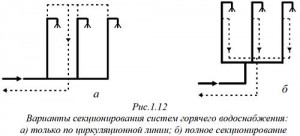

В зданиях высотой более 4-х этажей рекомендуется водоразборные стояки (в количестве от 3 до 7) объединять кольцующей перемычкой (по верху, если разводка нижняя и по низу, если разводка верхняя) с присоединением этой перемычки к общему циркуляционному стояку (рис. 1.12). Перемычки рекомендуется прокладывать по чердаку, под потолком верхнего этажа (при нижней разводке), в подвале или подполье (при верхней разводке). Перемычки разрешается не делать в зданиях с этажностью не более 4-х, а также в случае, когда длина перемычки превышает суммарную длину циркуляционных стояков. Стояки, объединенные перемычкой называются секцией.
Для удобства управления и регулировки систем группа водоразборных и циркуляционных стояков при нижней разводке может объединяться по низу перемычками с присоединением к разводящему трубопроводу в одной точке.

секционная система горячего водоснабжения

Следует отметить, что вариант (а) позволяет экономить трубы, а полное секционирование
по варианту (б) обычно приводит к их перерасходу.
