НОРМЫ БРАКОВКИ ГРУЗОЗАХВАТНЫХ ПРИСПОСОБЛЕНИЙ
Браковка грузозахватных приспособлений, находящихся в эксплуатации, должна производиться по инструкции, разработанной специализированной организацией к определяющей порядок и методы осмотра и браковочные показатели.
При отсутствии у владельца инструкции браковка элементов канатных и цепных стропов производится в соответствии с рекомендациями, приведенными в настоящем приложении.
Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице.
| Стропы из канатов двойной свивки | Число видимых обрывов проволок на участке канатного стропа длиной |
|
|
3d | 6d | 30d |
|
|
4 | 6 | 16 |
Примечание, d — диаметр каната, мм.
Цепной строп подлежит браковке при удлинении звена цепи более 3% от первоначального размера (рис. 1) и при уменьшении диаметра сечения звена цепи вследствие износа более 10% (рис. 2).

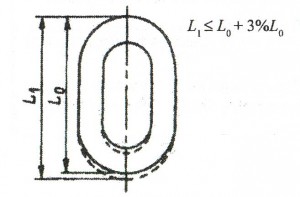

Рис. 1. Увеличение звена цепи:
L0 — первоначальная длина звена, мм;
L1 — увеличенная длина звена, мм
Рис. 2. Уменьшение диаметра сечения звена цепи:
d0 — первоначальный диаметр, мм;
d1 d2 — фактические диаметры сечения звена, измеренные во взаимно перпендикулярных направлениях, мм
