ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПРОЕКТНЫЙ ИНСТИТУТ
ЛЕНИНГРАДСКИЙ ПРОМСТРОЙПРОЕКТ ГОССТРОЯ СССР
ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ФУНДАМЕНТОВ
НА ЕСТЕСТВЕННОМ ОСНОВАНИИ
ПОД КОЛОННЫ ЗДАНИЙ И СООРУЖЕНИЙ
(к СНиП 2.03.01-84 и СНиП 2.02.01-83)
Утверждено
приказом Ленпромстройпроекта от 14 декабря 1984 г.
Москва
Центральный институт типового проектирования
1989
Изменение в «Пособии по проектированию фундаментов
на естественном основании под колонны зданий и сооружений
(к СНиП 2.03.01—84 и СНиП 2.02.01—83)
Внесено изменение ГПИ Ленпромстройпроекта, измененные пункты отмечены *.
Рекомендовано к изданию решением технического совета Ленпромстройпроекта Госстроя СССР.
Приведены указания по проектированию различных типов фундаментов и их расчет с помощью ЭВМ.
Для инженерно-технических работников проектных организаций.
При пользовании Пособием необходимо учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники» Госстроя СССР, «Сборнике изменений к строительным нормам и правилам» и информационном указателе «Государственные стандарты СССР» Госстандарта СССР.
ПРЕДИСЛОВИЕ
Пособие разработано к СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и СНиП 2.02.01-83 «Основания зданий и сооружений».
В Пособии содержатся основные положения по проектированию монолитных и сборных фундаментов под железобетонные и стальные колонны, их расчет и конструирование; приводятся указания по выбору оптимального варианта проектирования фундаментов, расчет и проектирование анкерных болтов и приемы армирования фундаментов.
Для облегчения труда проектировщиков приведены графики и таблицы для определения размеров фундаментов, примеры расчета и конструирования различных типов фундаментов.
Пособие разработано Ленпромстройпроектом — канд. техн. наук М.Б.Липницкий, В.А.Егорова; совместно с ЦНИИпромзданий — кандидаты техн. наук Н.А.Ушаков, А.М.Туголуков, Ю.В.Фролов; ПИ-1 — канд. техн. наук А.Л.Шехтман, А.В.Шапиро; НИИЖБом — кандидаты техн. наук Н.Н.Коровин, М.Б.Краковский; НИИОснований — д-р техн. наук Е.А.Сорочан.
Замечания и предложения по содержанию Пособия просьба направлять по адресу: 186190, Ленинград, Ленинский пр., 160, Ленпромстройпроект.
1. ОБЩИЕ УКАЗАНИЯ
1.1. Настоящее Пособие, разработанное к СНиП 2.03.01-084 и СНиП 2.02.01-83, распространяется на проектирование отдельных железобетонных фундаментов на естественном основании под колонны зданий и сооружений.
1.2. Проектирование оснований зданий и сооружений, то есть подбор размеров подошвы фундамента из расчета оснований, рекомендуется выполнять в соответствии со СНиП 2.02.01-83 и «Пособием по проектированию оснований зданий и сооружений» (к СНиП 2.02.01-83).
1.3. Нагрузки и воздействия на основания, передаваемые фундаментами сооружений, должны устанавливаться расчетом, как правило, исходя из рассмотрения совместной работы сооружения и основания или фундамента и основания. Учет нагрузок и воздействий в расчетах оснований рекомендуется выполнять в соответствии со СНиП 2.02.01-83 и «Пособием по проектированию оснований зданий и сооружений».
1.4. Проектирование фундаментов, эксплуатирующихся в агрессивной среде, производится с учетом требований СНиП 2.03.11-85.
1.5. Применяемые в строительстве железобетонные фундаменты могут быть представлены следующими типами:
монолитные с применением многооборачиваемой инвентарной опалубки (черт. 1, 2);
сборные железобетонные из одного блока (черт. 3);
сборно-монолитные (черт. 4, 5).
Черт. 1. Монолитные фундаменты стаканного типа
со ступенчатой плитной частью

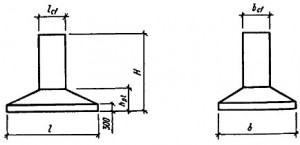

Черт. 2. Монолитные фундаменты с пирамидальной плитной частью
Черт. 3. Сборные железобетонные фундаменты
а — пирамидальные; б — с уширением плитной части

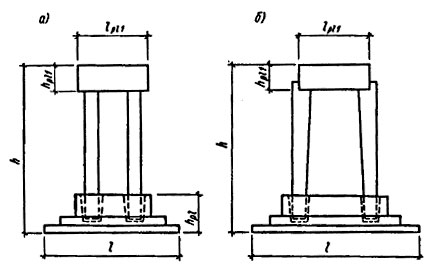

Черт. 4. Сборно-монолитные фундаменты с подколонниками рамного типа
а — для зданий без подвала; б — для зданий с подвалом
Черт. 5. Сборно-монолитные фундаменты с подколонником,
состоящим из сборных плит и монолитного бетона
1 — сборные железобетонные плиты; 2 — монолитный бетон; 3 — металлические скрутки; 4 — петлевые выпуски
При этом рекомендуется расширять область применения монолитных конструкций фундаментов с учетом повышения технического уровня монолитного фундаментостроения. Сборные и сборно-монолитные фундаменты рекомендуется применять при технико-экономическом обосновании, подтверждающем целесообразность их применения, в соответствии с «Руководством по выбору проектных решений фундаментов».
