ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
СОРТАМЕНТ
ГОСТ 8240-89
(СТ СЭВ 2210-80)
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Hot-rolled steel channels. Rolling products |
ГОСТ8240 — 89 (СТ СЭВ 2210 — 80) |
Дата введения 01.07.90
Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок.
1. Поперечное сечение швеллеров должно соответствовать указанному на черт. 1 и 2.
2. Номинальные размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в табл. 1 и 2.
3. По точности прокатки швеллеры изготовляют:
повышенной точности — Б;
обычной точности — В.
4. Предельные отклонения по размерам и форме швеллеров (черт. 1 — 3) должны соответствовать приведенным в табл. 3.
Черт. 1
Черт. 2
h — высота;
b — ширина полки;
s — толщина стенки;
t — толщина полки;
R — радиус кривизны;
r — радиус закругления полки;
z0 — расстояние от оси Y — Y до наружной грани стенки.
Примечание. Уклон внутренних граней полок должен быть 4 – 10 %.

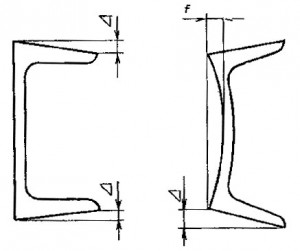

Д — перекос полки; f — прогиб стенки
Черт. 3
Таблица 1
Швеллеры с уклоном внутренних граней полок
Номер швеллера |
h |
b |
s |
t |
R |
r |
Площадь
поперечного сечения, см2 |
Справочные значения для осей | ||||||||
не более | X — X |
Y — Y |
zо, | |||||||||||||
|
|
|
|
|
Масса | Ix, см4 | Wx, | ix, см | sx, см3 | Iy, см4 | Wy, | iy, | см | |||
мм | 1 м, кг | см3 | см3 | см | ||||||||||||
5 | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
8 | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 |
8,98 |
7,05 | 89,4 | 22,4 | 3,16 | 23,30 | 12,80 | 4,75 | 1,19 | 1,31 |
10 | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 |
12 | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 |
14 | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 |
16 | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 |
6,42 |
54,10 | 63,30 | 13,80 | 1,87 | 1,80 |
16a |
160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 |
18 | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 |
18a |
180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 |
2,18 |
2,13 |
20 | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 |
22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 |
24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,60 | 2,42 |
27 | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 |
30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 |
33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 | 410,00 | 51,80 | 2,97 | 2,59 |
36 | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 |
40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 |
Таблица 2
Швеллеры с параллельными гранями полок
Номер швеллера |
h |
b |
s |
t |
R |
r |
Площадь
поперечного сечения, см2 |
Справочные значения для осей | ||||||||
не более | X — X |
Y — Y |
zо, | |||||||||||||
|
|
|
|
|
Масса | Ix, см4 | Wx, | ix, см | sx, см3 | Iy, см4 | Wy, | iy, | см | |||
мм | 1 м, кг | см3 | см3 | см | ||||||||||||
5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
6,5 П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
8 П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 3,31 | 1,24 | 1,38 |
10 П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 |
12 П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
14 П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 182 |
16 П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
18 П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 |
18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
20 П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
22 П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 |
8,90 |
111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
24 П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
27 П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
30 П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
33 П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,8 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 |
36 П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
40 П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 |
15,80 |
445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
Примечания к табл. 1 и 2: 1. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3
2. Значения радиусов закругления, уклона внутренних полок, толщины полок, указанные на черт. 1 и 2 ив табл. 1 и 2, на профиле не контролируются и приведены для построения калибров. 3. В таблицах используют обозначения: I — момент инерции; W — момент сопротивления; i — радиус инерции; s — статический момент полусечения. |
Таблица 3
мм
Параметр швеллера, показатель качества | Размер | Предельные отклонения при точности прокатки | |
повышенной | обычной | ||
Высота h | До 80 включительно | ±1,5 | ±1,5 |
Св. 80 до 140 »
» 140 » 180 » |
±2,0 | ±2,0
±2,5 |
|
» 180 » 300 »
» 300» 400 » |
±3,0 | ±3,0
±3,5 |
|
Ширина полки b | До 40 включительно | ±1,5 | ±1,5 |
Св. 40 до 58 »
» 58 » 70 » » 70» 100 » |
±2,0 | +2,0
±2,5 ±3,0 |
|
» 100 | ±3,0 | ±3,5 | |
толщина полки t* | До 7,4 включительно
Св. 7,4 до 8,1 » |
-03
-0,4 |
-0,7 |
» 8,1 » 9,3 »
» 9,3 » 10,2 » |
-05
-0,6 |
-0,8 | |
» 10,2 » 11,0 »
» 11,0 |
-07
-0,8 |
-1,0 | |
Перекос полки при ширине полки b | До 115 включительно | Не более 0,0125 b | Не более 0.025 b |
Прогиб стенки f | До 400 включительно | Не более 0,15 s | Не более 0,25 s |
Кривизна швеллера | — | Не более 0,2 % длины | Не более 0,2 % длины |
Длина | До 8 м
Св. 8 м |
+40
К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м |
+40
+80 |
* Плюсовые отклонения ограничиваются предельными отклонениями по массе. |
5. Притупление наружных углов швеллеров повышенной точности до № 20 не должно превышать 2,2 мм, свыше 20 — 3 мм;
для швеллеров обычной точности — не контролируется.
6. Швеллеры изготовляют длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины.
По согласованию изготовителя с потребителем допускается изготовление швеллеров длиной свыше 12 м.
7. Отклонения по массе 1 м швеллера не должны превышать плюс 3, минус 5%.
По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки швеллера не должно превышать плюс 3, минус 3% для швеллеров до № 16 и плюс 2,5, минус 2,5% для швеллеров свыше 16.
8. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца.
Высоту швеллера контролируют в плоскости его стенки.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
- 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.
- РАЗРАБОТЧИКИ
- С. И. Рудюк, канд. техн. наук; В. Ф. Коваленко, канд. техн. наук; С. В. Колоколов (руководитель работы), канд. техн. наук; Н. Ф. Грицук, канд. техн. наук; В. С. Медведев, канд. техн. наук; Ж. М. Роева, канд. эконом, наук; В. В. Калюжный, канд. эконом. наук; Р. А. Дробнова, канд. эконом. наук; В. А. Ена, канд. техн. наук; К. Ф. Перетятько; Ю. М. Юхновский, канд. техн. наук; В. В. Пудинов; Л. И. Яремчук; М. А. Алексина; Б. Г. Павлов, канд. техн. наук; В. Ф. Беляев, канд. техн. наук; Я. А. Каплун, канд. техн. наук.
- 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2939
- 3. Стандарт полностью соответствует СТ СЭВ 2210-80
- 4. Стандарт соответствует МС ИСО 657/13
- 5. Стандарт унифицирован с БДС 6176-75, TGL 10370
- 6. ВЗАМЕН ГОСТ 8240-72
- 7. Ограничение срока действия снято по протоколу №7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
- 8. Переиздание. Июнь 1998 г.
