НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ
Черт. 1. Номограмма для определения секундных расходов воды q при q0 = 0,1 и 0,14 л/с и Р ≤ 0,15
Черт. 2. Номограмма для определения секундных расходов воды q при q0 = 0,2 и 0,3 л/с и Р ≤ 0,15

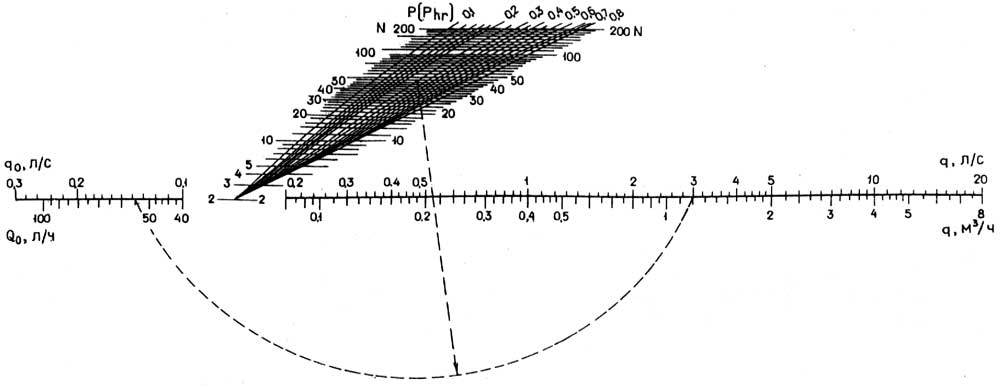

Черт. 3. Номограмма для определения секундных и часовых расходов воды q при q0 ≤ 0,3 л/с, N ≤ 200 и Р > 0,1
Черт. 4. Номограмма для определения секундных и часовых расходов воды в зависимости от NP (NPhr) при различных значениях q0, л/с, и q0,hr, л/ч
Черт. 5. Номограмма для определения диаметров отверстий диафрагм, устанавливаемых между соединительными головками и пожарными кранами
d50 — диаметр отверстия диафрагмы, устанавливаемой у пожарного крана
диаметром 50 мм; d70 — то же, диаметром 70 мм
