4.20.1 Крестовины двухплоскостные изготавливаются в двух исполнениях: правом и левом.
4.20.2 Конструкция и размеры двухплоскостных крестовин должны соответствовать указанным на рисунке 24 и в таблице 18.
Пример условного обозначения крестовина двухплоскостной Dу = 150 мм в правом исполнении: КД-150 x 100 x 50 ГОСТ 6942-98
То же, в левом исполнении: ЛКД-150 x 100 x 50 ГОСТ 6942-98
4.20.2 Конструкция и размеры двухплоскостных крестовин должны соответствовать указанным на рисунке 24 и в таблице 18.
Пример условного обозначения крестовина двухплоскостной Dу = 150 мм в правом исполнении: КД-150 x 100 x 50 ГОСТ 6942-98
То же, в левом исполнении: ЛКД-150 x 100 x 50 ГОСТ 6942-98

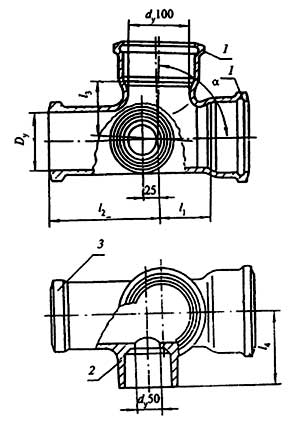

α = 87° 30′ ± 1° 30′; 1 — раструб типа I; 2 — раструб типа III; 3 — хвостовик
Рисунок 24
Таблица 18
Размеры в миллиметрах
Условный проход Dy | l1 | l2 | l3 | l4 | Масса, кг |
100 | 70 | 155 | 75 | 105 | 6,5 |
150 | 100 | 180 | 130 | 145 | 13,8 |
