4.18.1 Конструкция и размеры крестовин прямых со смещенной осью отвода должны соответствовать указанным на рисунке 22. Масса тройника 7,6 кг.
Условное обозначение крестовины прямой со смещенной осью отвода: КПС-100 x 50 ГОСТ 6942-98
Условное обозначение крестовины прямой со смещенной осью отвода: КПС-100 x 50 ГОСТ 6942-98

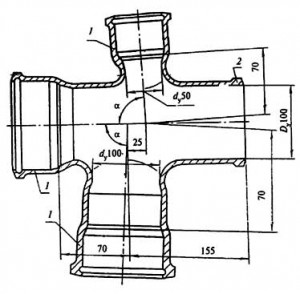

α = 87° 30′ ± 1° 30′; 1 — раструб типа I; 2 — хвостовик
Рисунок 22
