.26.1 Конструкция и размеры прочисток должны соответствовать указанным на рисунке 30 и в таблице 23.
Пример условного обозначения прочистки: Пр-100 ГОСТ 6942-98
4.26.2 Прочистки должны поставляться комплектно со всеми деталями, указанными на рисунке, и в собранном виде.
Пример условного обозначения прочистки: Пр-100 ГОСТ 6942-98
4.26.2 Прочистки должны поставляться комплектно со всеми деталями, указанными на рисунке, и в собранном виде.

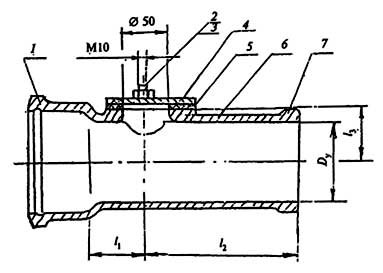

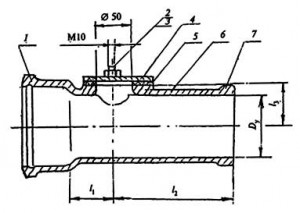

1 — раструб типа 1; 2 — гайка; 3 — болт; 4 — крышка; 5 — прокладка; 6 — корпус; 7 — хвостовик
Рисунок 30
Таблица 23
Размеры в миллиметрах
| Условный проход Dy | l1 | l2 | l3 | Масса, кг |
| 100 | 53 | 142 | 65 | 6.13 |
| 150 | 53 | 142 | 95 | 10,55 |
4.27 Размеры и масса даны без учета антикоррозионного покрытия.
