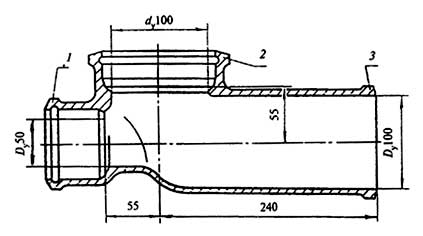

4.15.1 Конструкция и размеры тройников прямых переходных низких должны соответствовать указанным на рисунке 19. Масса тройника 4,7 кг.
Условное обозначение тройника прямого переходного низкого: ТПРН-100/50 х 100 ГОСТ 6942-98
Условное обозначение тройника прямого переходного низкого: ТПРН-100/50 х 100 ГОСТ 6942-98
1 — раструб типа I; 2 — раструб типа IV, 3 — хвостовик
Рисунок 19
