Время до разрушения трубы, ч
Левая часть ломаной: lg(t) = -46,364 — (9601,1/7) lg(σ) + 20381,5/Т + 15,24 lg(σ)
Правая часть ломаной: lg(t) = -18,387 + 8918,5/Т — 4,1 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа

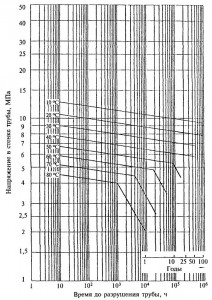

Рисунок В.1 — Эталонные кривые длительной прочности труб из РР-Н 100
Левая часть ломаной: lg(t) = -56,086 — (10157,8/Т) lg(σ) + 23971,7/Т + 13,32 lg(σ)
Правая часть ломаной: lg(t) = -13,699 + 6970,3/Т — 3,82lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа

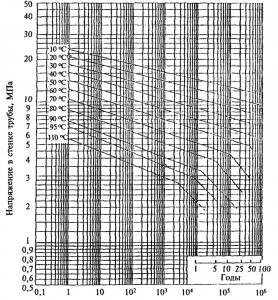

Рисунок В.2 — Эталонные кривые длительной прочности труб из РР-В 80
Левая часть ломаной: lg(t) = -55,725 — 9484,1 lg(σ)/Т + 25502,2/Т + 6,39 lg(σ)
Правая часть ломаной: lg(t) = -19,98 + 9507/T — 4,11 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа

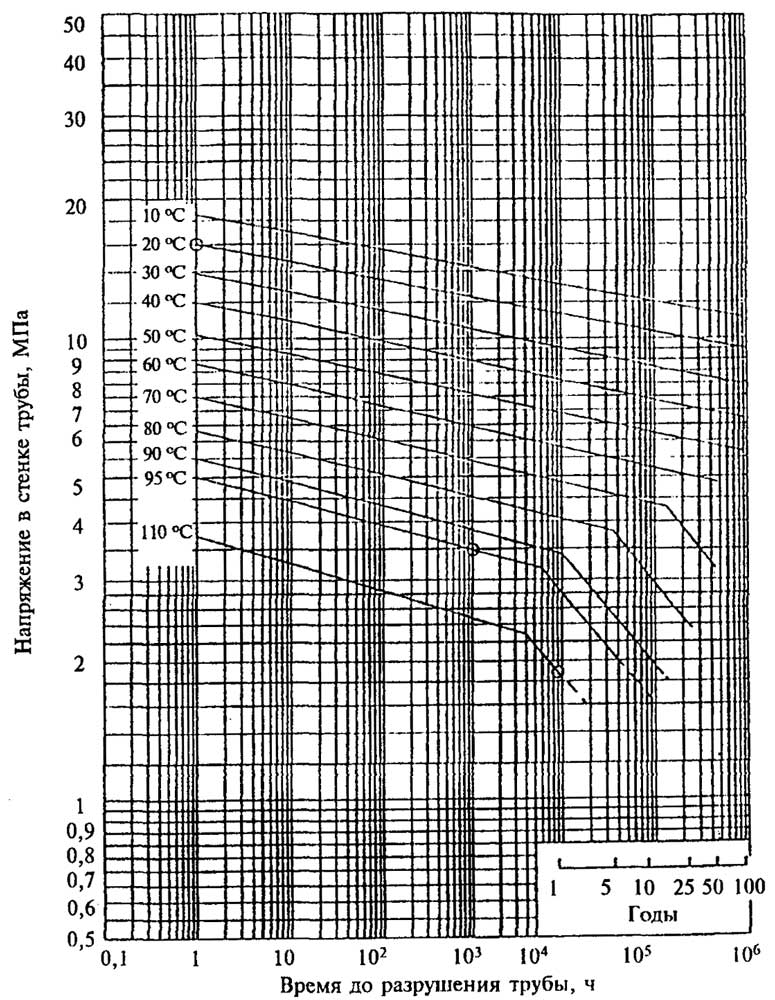

Рисунок В.3 — Эталонные кривые длительной прочности труб из PP-R 80
lg(t) = -105,8618 — (18506,15/T) lg(σ) + 57895,49/T — 24,7997 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа

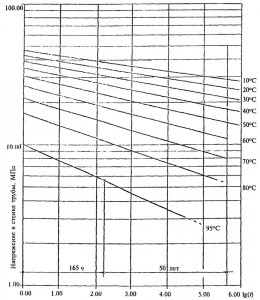

Рисунок В.4 — Эталонные кривые длительной прочности труб из РЕ-Х
Левая часть ломаной: lg(t) = -430,866 — (125010/T) lg(σ) + 173892,7/T + 290,0569 lg(σ)
Правая часть ломаной: lg(t) = -129,895 — (37262,7/T) lg(σ) + 52556,48/T + 88,56735 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа

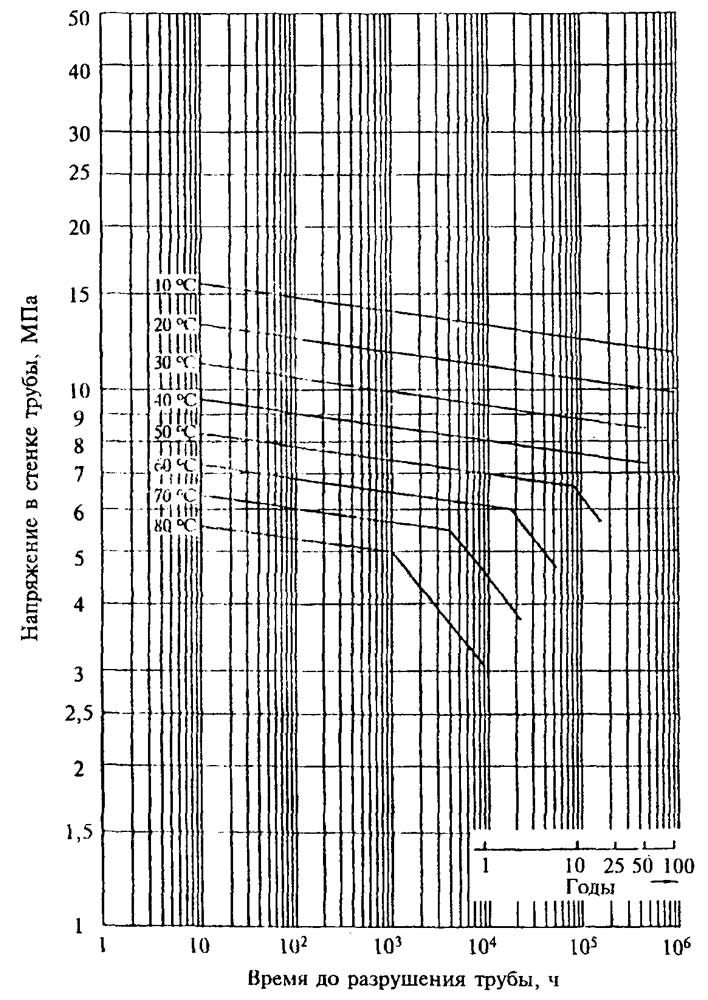

Рисунок В.5 — Эталонные кривые длительной прочности труб из РВ 125
lg(t) = -109,95 — (21897,4/T) lg(σ) + 43702,87/T + 50,74202 lg(σ),
где t — время, ч;
Т — температура, К;
σ- напряжение в стенке трубы, МПа
Рисунок В.6 — Эталонные кривые длительной прочности труб из PVC-C
lg(t) = -121,699 — (25985/Т) lg(σ) + 47143,18/Т + 63,03511 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа
Рисунок В.7 — Эталонные кривые длительной прочности фитингов из PVC-C
Левая часть ломаной: lg(t) = -41,4173 + 22008,5722/T — 35,0987 lg(σ)
Правая часть ломаной: lg(t) = 19,8823 + 8619,3570/Т — 3,0390 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа
Рисунок В.8 — Эталонные кривые длительной прочности труб из РЕ 63
Левая часть ломаной: lg(t) = -40,9578 + 23596,3495/Т — 37,5758 lg(σ)
Правая часть ломаной: lg(t) = -19,9417 + 8804,4333/Т — 3,3219 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа
Рисунок В.9 — Эталонные кривые длительной прочности труб из РЕ 80
Левая часть ломаной: lg(t) = -38,9375 + 24482,4670/T — 38,9789 lg(σ)
Правая часть ломаной: lg(t) = -20,3159 + 9342,6930/Т — 4,5076 lg(σ),
где t — время, ч;
Т — температура, К;
σ — напряжение в стенке трубы, МПа
Рисунок В.10 — Эталонные кривые длительной прочности труб из РЕ 100
Рисунок В.11 — Эталонные кривые длительной прочности труб из PVC-U 100 и PVC-U 125 (MRS = 25,0 МПа)
