11.1. Крестовины со смещенными осями отводов следует изготовлять типов:
КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 38);
СкКК — с двумя раструбами и гладким концом для соединения с помощью уплотнительных колец и раструбом для соединения сваркой (черт. 39).
КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 38);
СкКК — с двумя раструбами и гладким концом для соединения с помощью уплотнительных колец и раструбом для соединения сваркой (черт. 39).

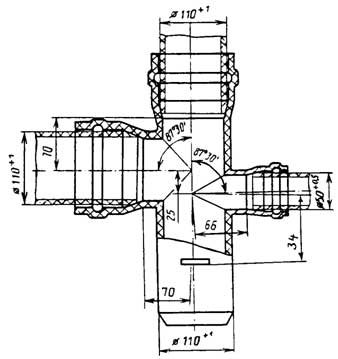

Крестовина со смещенными осями отводов типа КкКК
Черт 38

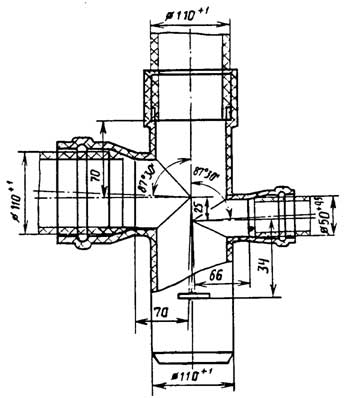

Крестовина со смещенными осями отводив типа СкКК
Пример условного обозначения крестовины со смещенными осями отводов типа СкКК для соединения труб диаметрами 110 мм и 50 мм из ПНД:
Крестовина Ксм 110C х 110к х 110К х 50К — ПНД ГОСТ 22689.2
