10.1. Крестовины следует изготовлять типов:

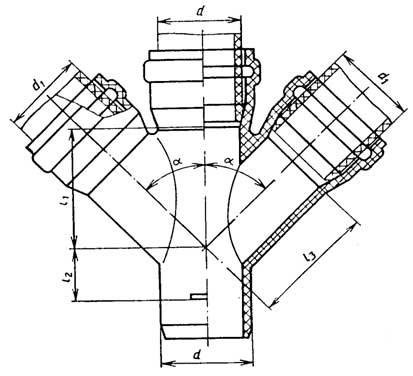

КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 33);

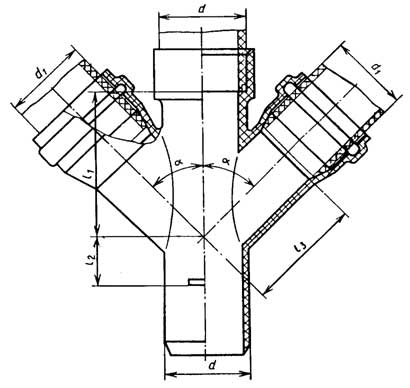

СкКК — с раструбом для соединения сваркой, двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 34);

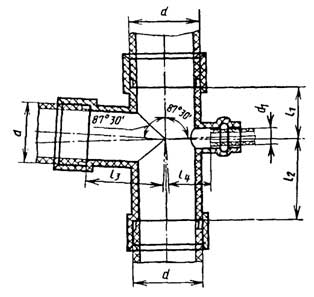

СССР — с тремя раструбами для соединения сваркой и раструбом для соединения гайкой (черт. 35);
СССК — с тремя раструбами для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 36);
СССС — с четырьмя раструбами для соединения сваркой (черт. 37).
КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 33);
СкКК — с раструбом для соединения сваркой, двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 34);
СССР — с тремя раструбами для соединения сваркой и раструбом для соединения гайкой (черт. 35);
СССК — с тремя раструбами для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 36);
СССС — с четырьмя раструбами для соединения сваркой (черт. 37).
10.2. Размеры крестовин должны соответствовать указанным в табл. 13.
Таблица 13 мм
Тип изделия | d | d1 | a | l1 | l2 | l3 | l4 |
50,0 | 50,0 | 45° | 85 | 17 | 70 | — | |
СкКК | 87° 30′ | 36 | 39 | 39 | — | ||
110,0 | 110,0 | 87° 30′ | 70 | 58 | 70 | — | |
90,0 | 90,0 | 45° | 125 | 30 | 125 | ||
СССС | 87° 30′ | 63 | 59 | 63 | — | ||
110,0 | 110,0 | 87° 30′ | 70 | 85 | 70 | — | |
110,0 | 50,0 | 60° | 70 | 5 | 88 | ||
КкКК | 87° 30′ | 37 | 34 | 66 | — | ||
110,0 | 110,0 | 60° | 110 | 50 | 110 | — | |
87° 30′ | 70 | 85 или 58* | 70 | — | |||
СССР | 110,0 | 50,0 | 87° 30′ | 70 | 85 | 70 | 66 |
СССК | 110,0 | 50,0 | 87° 30′ | 70 | 85 | 70 | 66 |
*Для крестовин, устанавливаемых в санитарно-технических кабинах.
Пример условного обозначения крестовины типа СкКК с углом α = 87° 30′ для соединения с трубами диаметром 110 мм из ПНД:
Крестовина К 110С х 110к х 110К х 110K — ПНД ГОСТ 22689.2
