4.1. Компенсационные патрубки следует изготовлять типов:
Кк — с компенсационным раструбом и гладким концом для соединения уплотнительным кольцом (черт. 9)
Кк — с компенсационным раструбом и гладким концом для соединения уплотнительным кольцом (черт. 9)

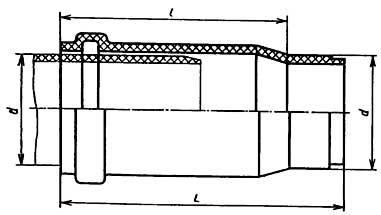

Компенсационный патрубок типа Кк
Черт.9
КС — с компенсационным раструбом и раструбом для соединение сваркой (черт. 10);
Кс — с компенсационным раструбом и гладким концом для соединения сваркой (черт. 11).
Компенсационный патрубок типа КС
Черт. 11
4.2. Размеры компенсационных патрубков различных типов должны соответствовать указанным в табл. 6.
Таблица 6
d | l | L, не менее, для патрубков типов | ||
Кк | Кс | КС | ||
50,0 | 150 | 197 | 175 | 170 |
90,0
110,0 |
230 | 312 | 270 | 261 |
Пример условного обозначения компенсационного патрубка типа Кс из ПНД для соединения труб диаметром 110 мм:
Патрубок ПК 110K х 110с — ПНД ГОСТ 22689.2
