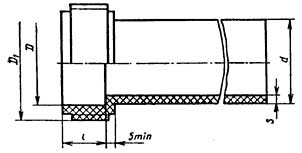

2.1. Конструкция и размеры раструбов и гладких концов фасонных частей типа Кк должны соответствовать указанным на черт. 2 и в табл. 2, типа Сс — на черт. 3 и в табл. 3, типа Рр — на черт. 4 и в табл. 4
Таблица 2 мм
d | D | D1 | S | ||||||
Номин. | Пред. | Номин. | Пред. | Номин. | Пред. | ПНД | ПВД | ||
Номин. | Предел
отклонения |
Номин. | Предел
отклонения |
||||||
50,0 | +0,5 | 50,8 | +0,6 | 60,0 | +0,6 | 3,0 | +0.6 | 3,0 | +0,6 |
90,0 | +0,9 | 91,2 | +0.9 | 101,6 | +0,9 | 3,0 | +0,6 | 4,3 | +0,9 |
110,0 | +1,0 | 111,4 | +1,0 | 121,7 | +1,0 | 3,5 | +0,6 | 5.2 | +1,0 |
Продолжение табл. 2
d | l | l1 | l2 | l3 | r | l4, не менее |
50,0 | 41 | 11 | 32 | 6 | 2,0 | 8 |
90,0 | 74 | 14 | 62 | 7 | 2,5 | 8 |
110?0 | 74 | 14 | 62 | 7 | 2,5 | 9 |
Таблица 3 мм
d | D | d1 | S | l | l1 | ||||||
Номин. | Предел
отклонения |
Номин. | Предел
отклонения |
Номин | ПНД | ПВД | Номин. | Предел
отклонения |
|||
Номин. | Предел
отклонения |
Номин. | Предел
отклонения |
||||||||
40,0 | +0,5 | 39,5 | -0,4 | 38,0 | 3,0 | +0.6 | 3,0 | +0,6 | 15 | +5 | 4 |
50,0 | +0,5 | 49,5 | -0,4 | 48,0 | 3,0 | +0,6 | 3,0 | +0,6 | 15 | +5 | 4 |
90,0 | +0,9 | 89,4 | -0,5 | 87,0 | 3,0 | +0,6 | 4,3 | +0,9 | 22 | +8 | 5 |
110,0 | +1,0 | 109,3 | -0,5 | 107,0 | 3,5 | +0,6 | 5.2 | +1,0 | 26 | +9 | 5 |
Таблица 4 мм
d | D | D1 | 1, не менее | S | |||||
Номин. | Пред. | Номин. | Пред. | ПНД | ПВД | ||||
Номин. | Предел
отклонения |
Номин. | Предел
отклонения |
||||||
40,0 | +0,5 | 40,6 | +0,5 | СпУп 50´3 | 25 | 3,0 | +0,6 | 3,0 | +0,7 |
50,0 | +0,5 | 50,6 | +0,5 | СпУп 60´3 | 25 | 3,0 | +0,6 | 3,0 | +0,7 |
90,0 | +0,9 | 91,0 | +0,7 | СпУп 110´5 | 45 | 3,0 | +0,6 | 4,3 | +0.9 |
110,0 | +1,0 | 111,2 | +0,8 | СпУп 130´5 | 55 | 3,5 | +0,6 | 5,2 | +1,0 |
Примечания:
1. Допускается до 01.01.91 по согласованию с потребителем изготовление фасонных частей для труб номинальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с отклонениями от размеров, указанными для изделий диаметром 50 и 110мм.
2. Теоретическая масса фасонных частей приведена в табл. 23 приложения.
