14.1. Ревизии следует изготовлять типов:
К-с раструбом и гладким концом для соединения уплотнительным кольцом (черт. 44);
С-с раструбами для соединения сваркой (черт. 45).
К-с раструбом и гладким концом для соединения уплотнительным кольцом (черт. 44);
С-с раструбами для соединения сваркой (черт. 45).

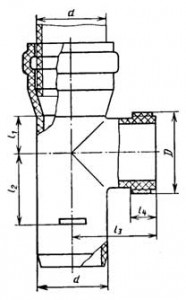

Ревизия типа К
Черт. 44

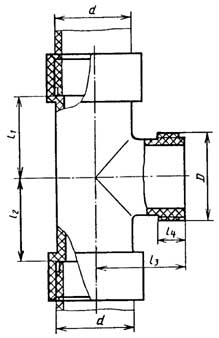

Ревизия типа С
Черт. 45
14.2 Размеры ревизий должны соответствовать указанным в табл. 16.
Таблица 16мм
| d | D | l1 | l2 | l3 | l4 |
| не менее | |||||
| 50,0 | СпУп 60´3 | 39 | 39 | 48 | 15 |
| 90,0 | СпУп 110´5 | 57 | 70 | 82 | 25 |
| 110,0 | СпУп 130´5 | 70 | 85 | 88 | 25 |
Пример условного обозначения ревизии типа К для соединения с трубами диаметром 110 мм из ПНД:
Ревизия Р 110К — ПНД ГОСТ 22689.2
