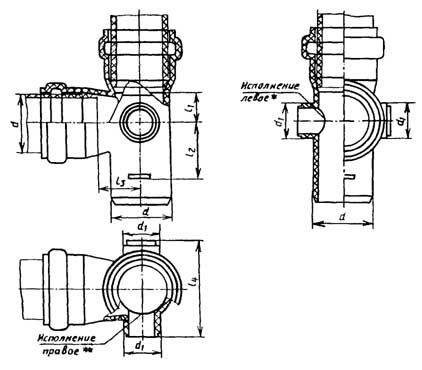

КкКс (или КкКсс) — с двумя раструбами и гладким концом для соединения уплотнительными кольцами и боковым отводом (или боковыми отводами) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 40);
Универсальный тройник типа КкКс (или КкКсс)
____________
*В случае правого исполнения — глухая стенка.
**В случае левого исполнения — глухая стенка.
Черт. 40

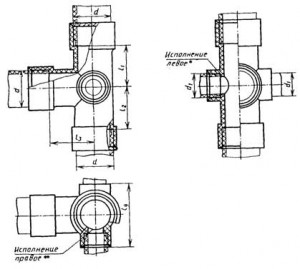

СССС (или ССССС) — с тремя раструбами для соединения сваркой и боковым отводом (или двумя отводами) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 41).
Универсальный тройник типа СССС (или ССССС)
___________
* В случае правого исполнения — глухая стенка.
**В случае левого исполнения — глухая стенка.
Черт. 41
12.2. Размеры универсальных тройников должны соответствовать указанным в табл. 14.
Таблица 14 мм
d | d1 | l1 | l2 | l3 | l4 |
не менее | |||||
90,0 | 50,0 | 63 | 59 | 63 | 150 |
110,0 | 50,0 | 70 | 58 | 70 | 150 |
Пример условного обозначения тройника универсального типа КкКс с правым боковым отводом диаметром 50 мм для соединения с трубами диаметром 110 мм из ПНД:
Тун 110К х 110к х 110К х 50с — Пр — ПНД ГОСТ 22689.2
То же, для левого исполнения:
Тун 110K х 110к х 110К х 50с — Л — ПНД ГОСТ 22689.2
То же, тройника универсального типа ССССС с двумя боковыми отводами диаметром 50 мм для соединения с трубами диаметром 90 мм из ПНД:
Тун 90С х 90С х 90С х 50С х 50С — ПНД ГОСТ 22689.2
