15.1. Конструкция и размеры заглушек должны соответствовать черт. 46 и табл. 17, конструкция и размеры крышек — черт. 47 и табл. 18.
Черт.46
Крышка

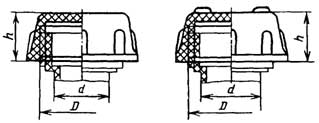

Исполнение «а» Исполнение «б»
Черт. 47
Таблица 17 мм
d | D | S | h |
40,0 | 52 | 3,5 | 35 |
50,0 | 64 | 4,0 | 40 |
90,0 | 106 | 5,0 | 60 |
110,0 | 126 | 5,0 | 60 |
Таблица 18 мм
d | D | h |
40,0 | СпУп 50х3 | 21 |
50,0 | СпУп 60х3 | 21 |
90,0 | СпУп 110х5 | 32 |
110,0 | СпУп 130х5 | 32 |
Пример условного обозначения заглушки для раструба фасонной части диаметром 110 мм из ПНД:
Заглушка З 110 — ПНД ГОСТ 22689.2
То же, крышки исполнения «б» для раструба фасонной части диаметром 50 мм из ПНД:
Крышка К 50(б) -ПНД ГОСТ 22689.2
