Универсальная многоразовая опалубка для колонн
ПРЕИМУЩЕСТВА
СИСТЕМА ДЛЯ КОЛОНН СЕЧЕНИЕМ ОТ 20×20 ДО 100×100 СМ

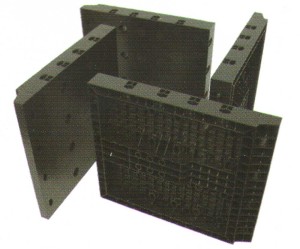

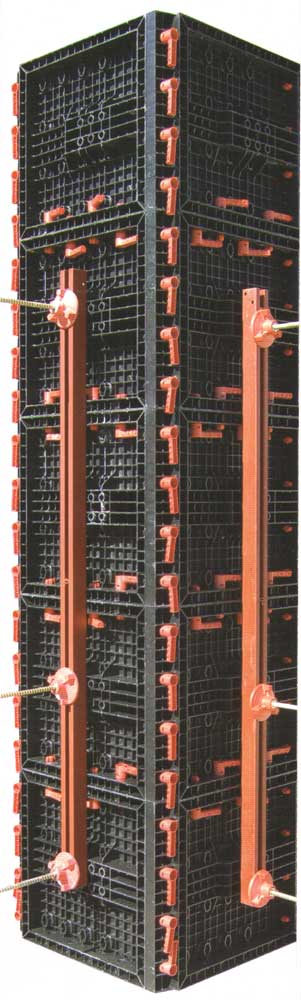

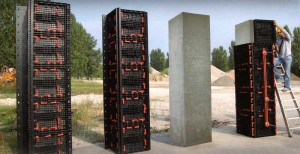

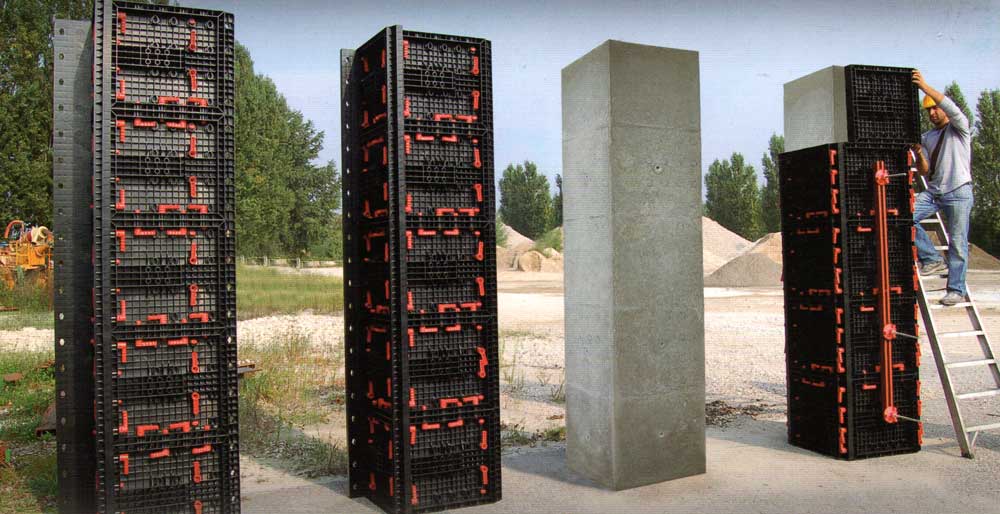

GEOPANEL® STAR — это универсальная многоразовая опалубка, произведенная из высокопрочного пластика АБС для бетонирования колонн прямоугольного и квадратного сечения. Панели соединяются между собой с помощью рукояток, создавая конфигурацию в форме звезды. В результате получается легкая по весу и несложная в монтаже опалубочная система, которая позволяет быстро и легко монтировать колонны различного сечения.

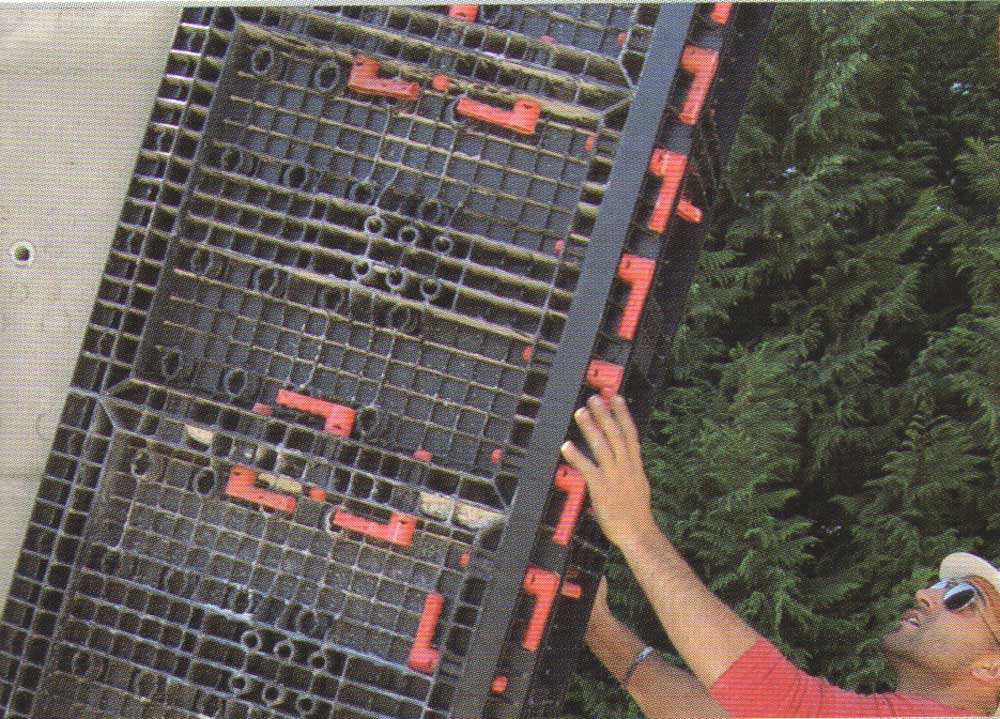

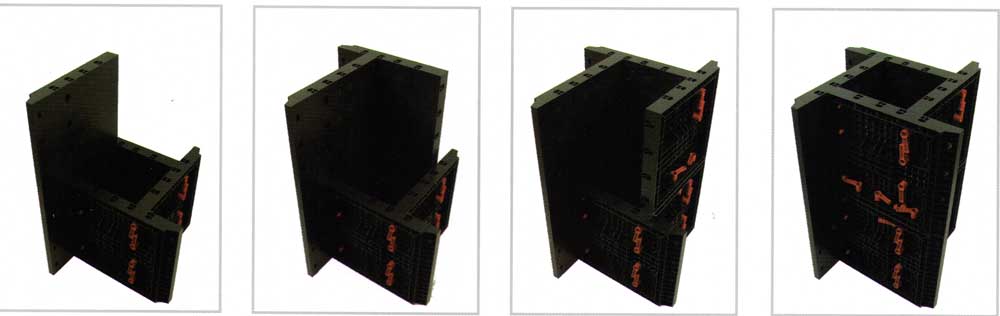

УСТАНОВКА И СНЯТИЕ ОПАЛУБКИ

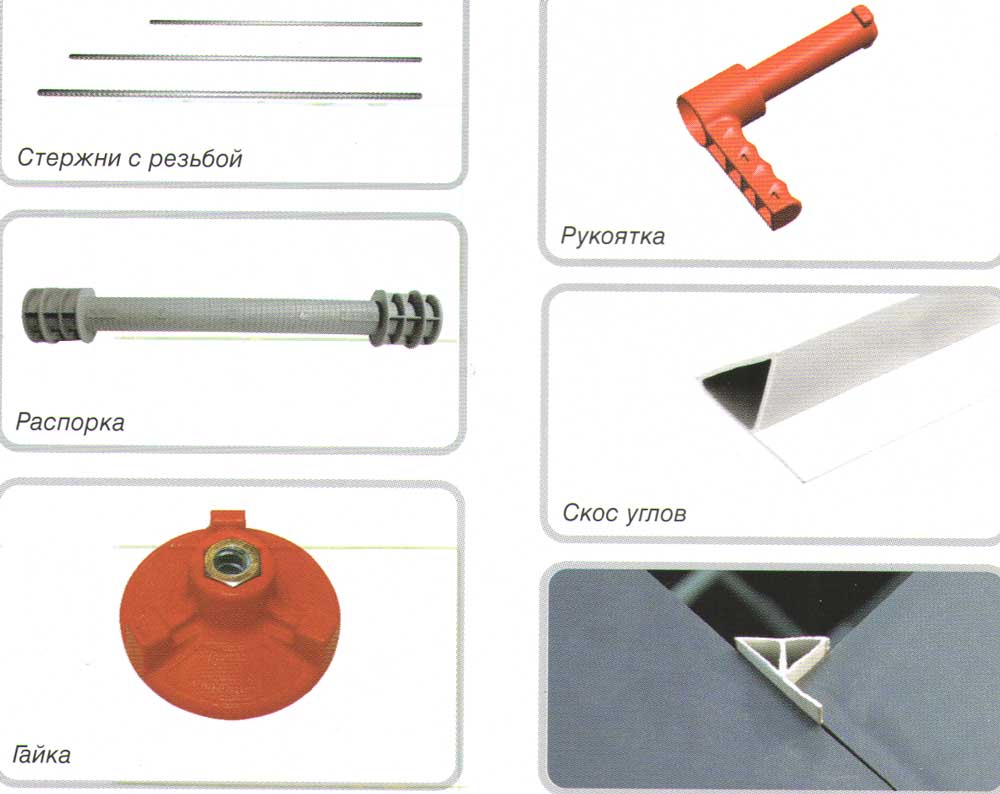

Система может быть быстро смон-тирована/демонтирована благодаря небольшому весу щита, который можно перемещать вручную, а также благодаря практичности крепёжных рукояток, которые обеспечивают отличное соединение панелей простым поворотом на 90 градусов.
МОДУЛЬНОСТЬ

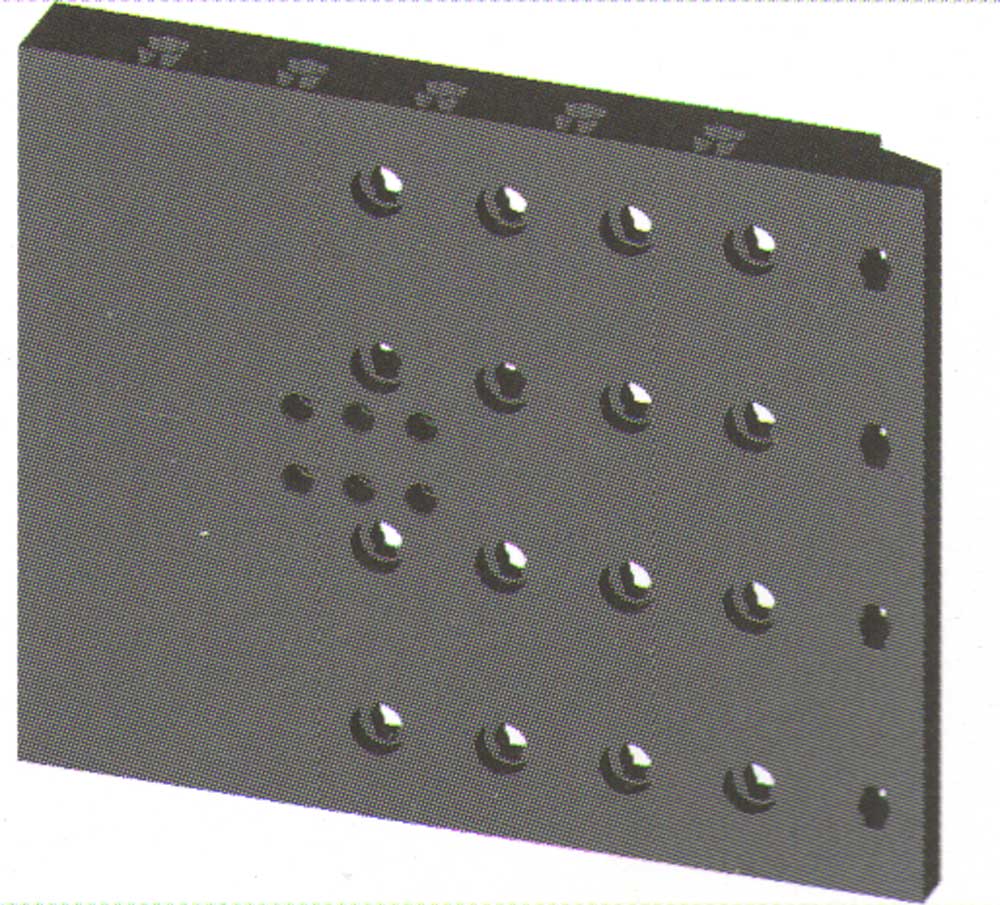

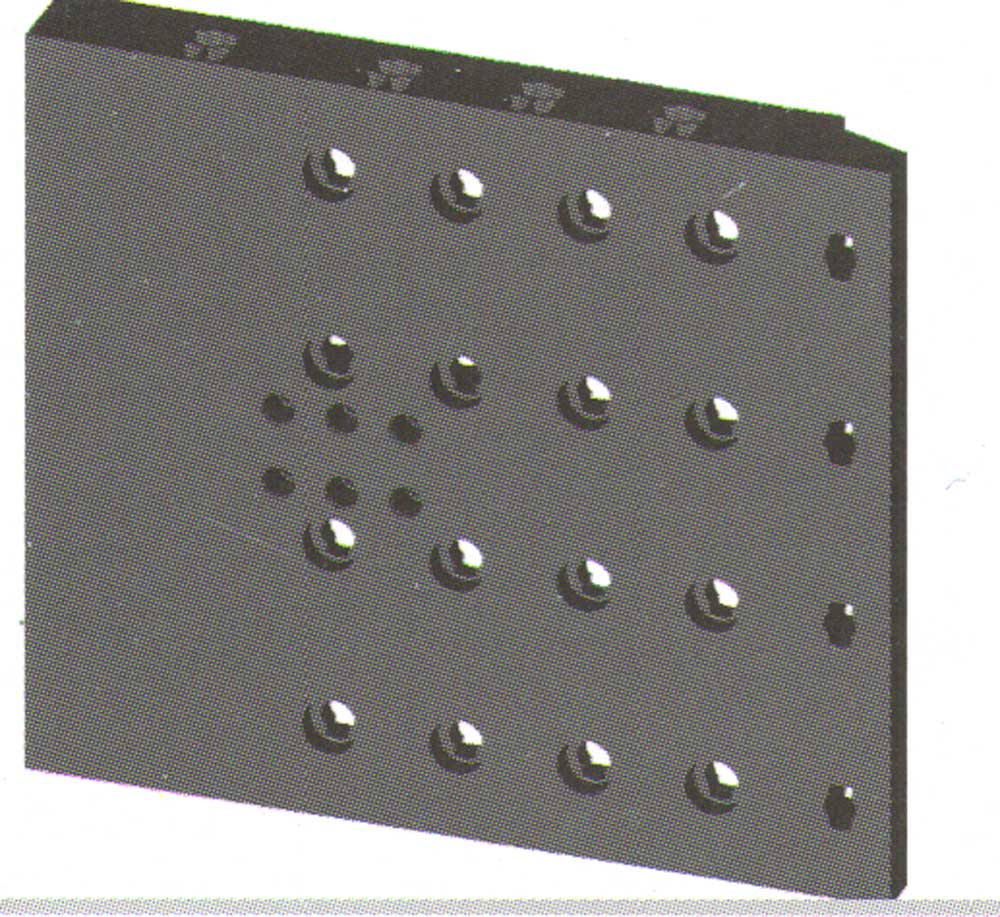

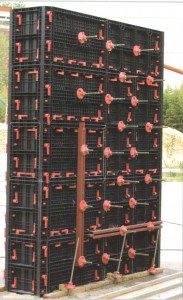

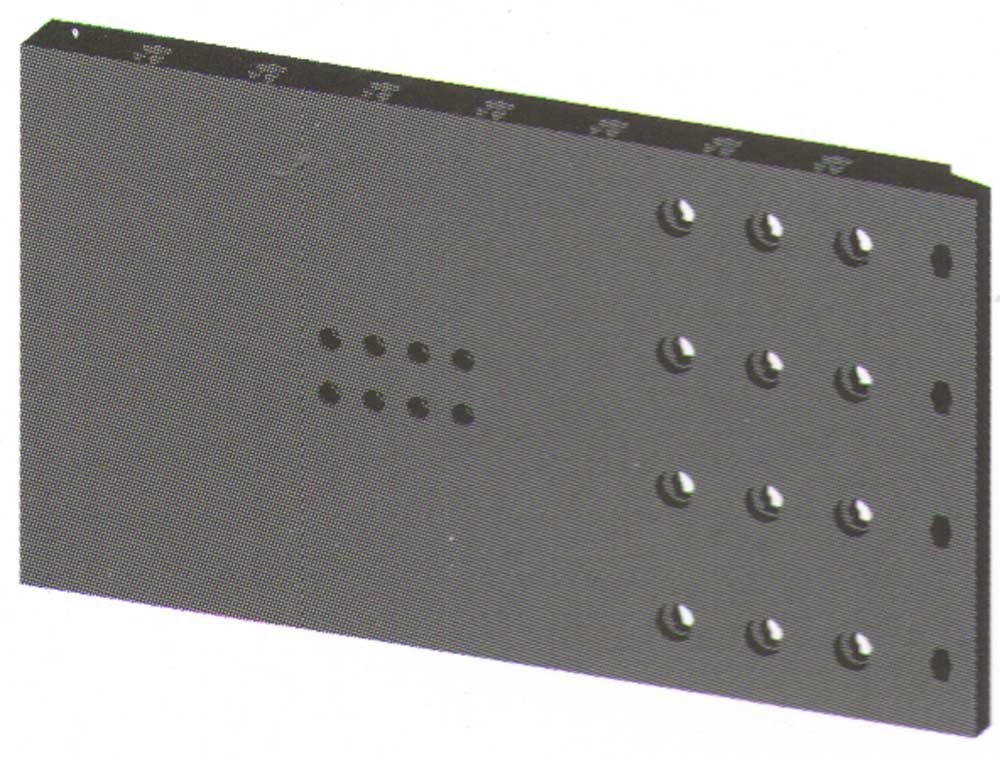

GEOPANEL® STAR — это система, которая состоит из 3-х различных универсальных панелей высотой 60 см. На каждой панеле есть ряд отверстий, которые позволяют со-брать любую сторону колонны.
ХРАНЕНИЕ
GEOPANEL® STAR, произведенный из АБС-пластика и являющийся высокопрочным технополимером, может быть полностью разобран и может храниться как во влажных местах, так и под открытом небом.
ПЕРЕМЕЩЕНИЕ ПО СТРОЙПЛОЩАДКЕ
GEOPANEL® STAR легко перемещается по стройплощадке без необходимости использования грузоподъемного крана.

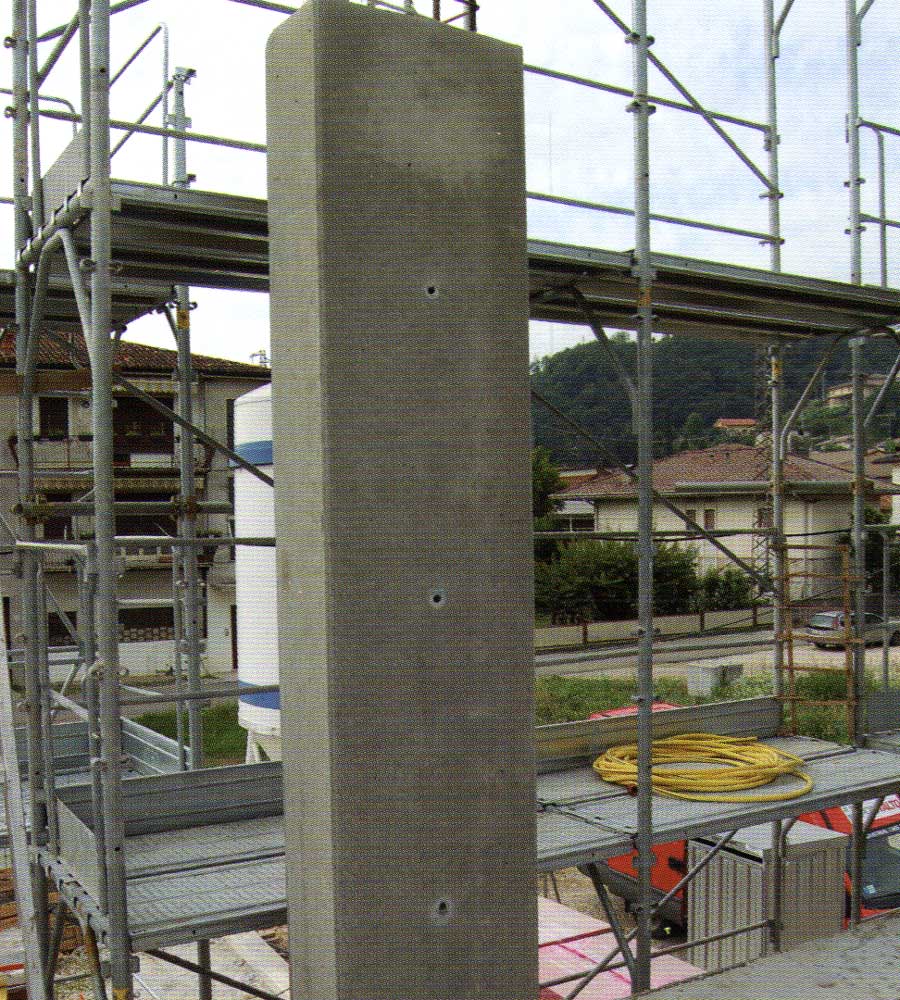

РЕЗУЛЬТАТ

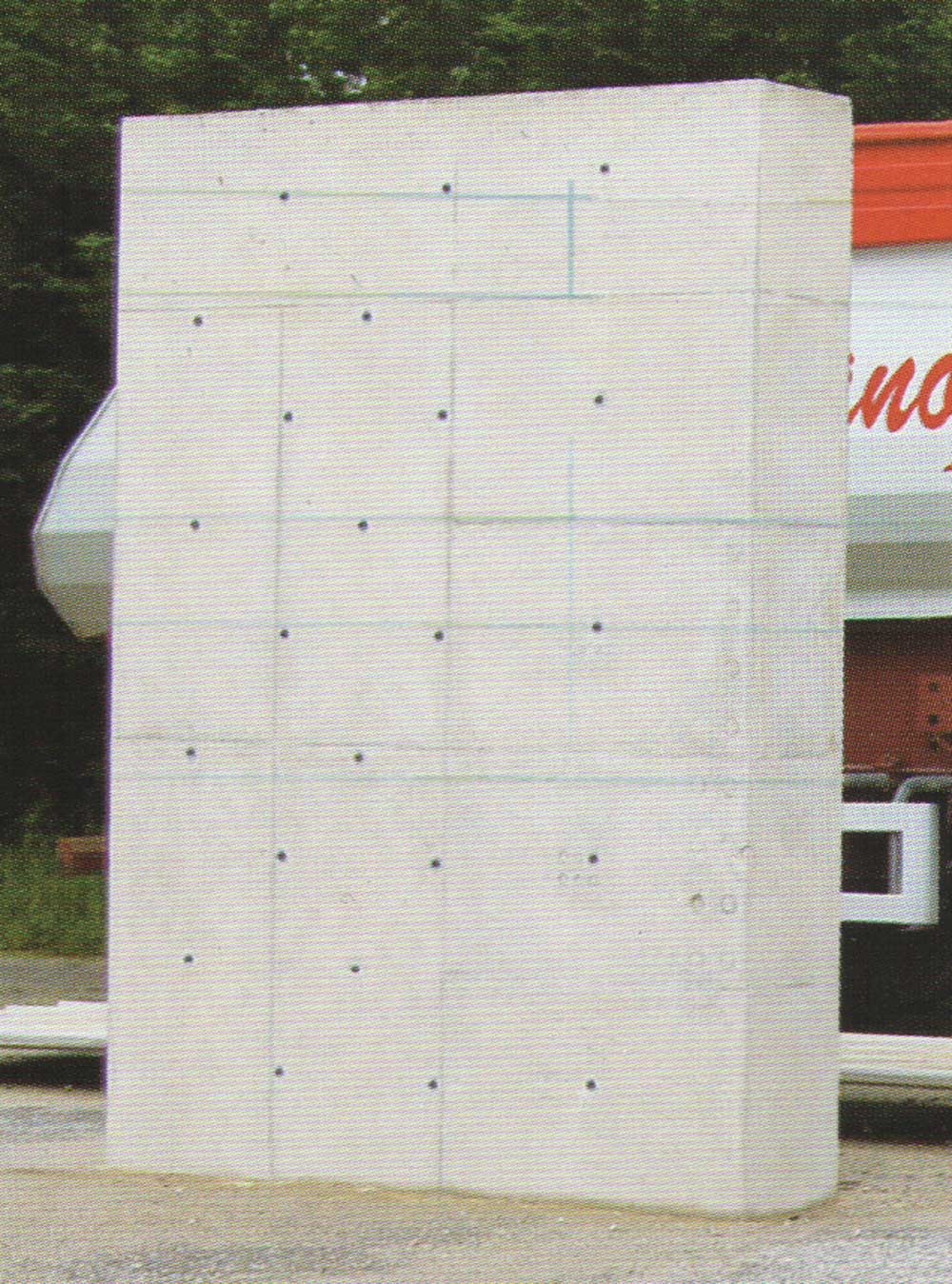

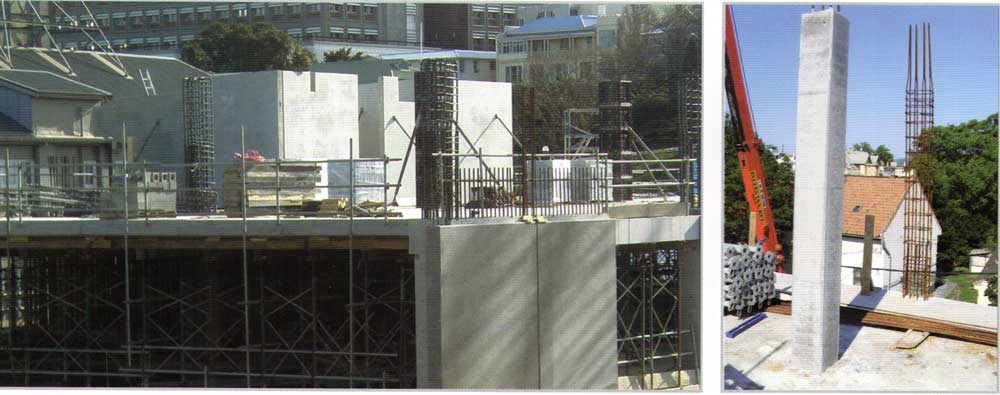

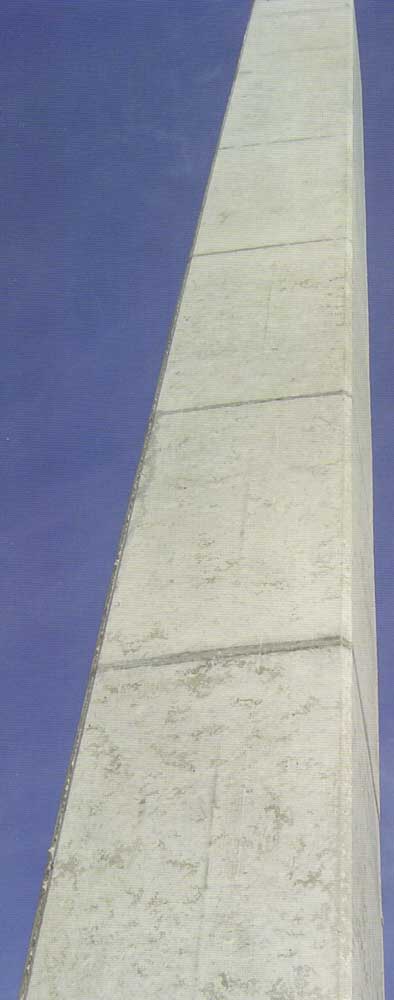

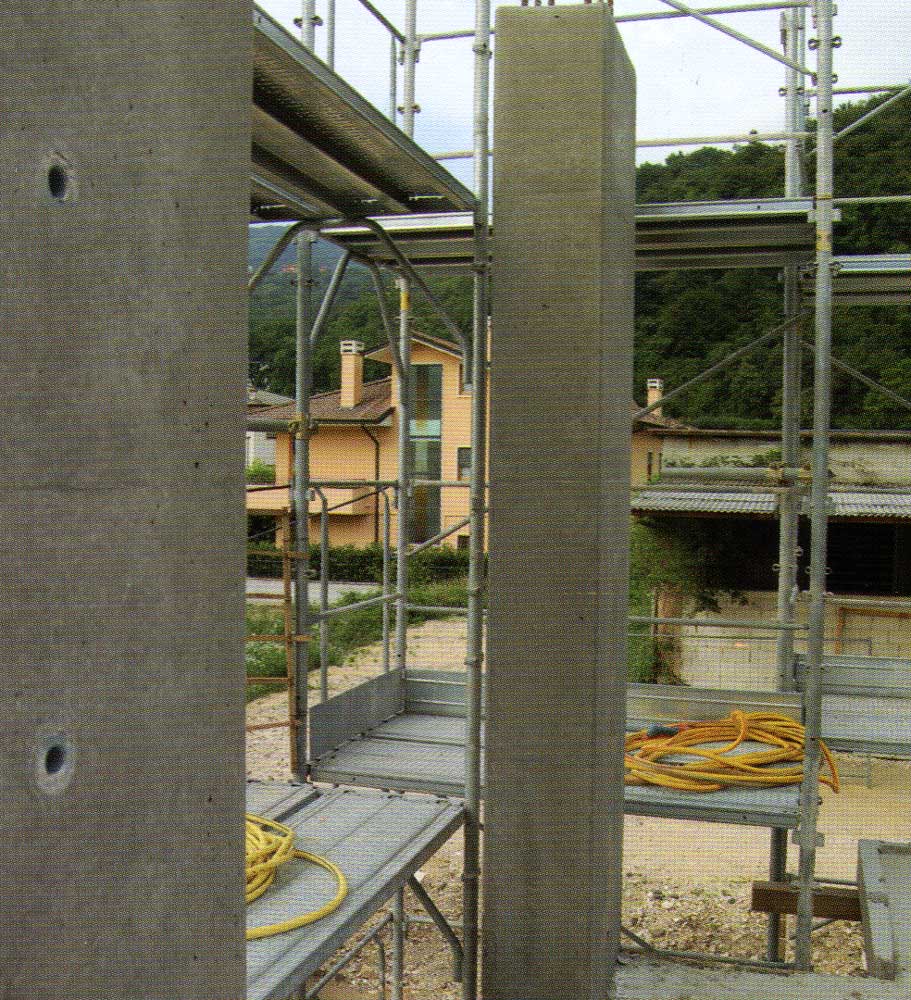

Поверхность бетонной конструкции, выполненная при помощи GEOPANEL® STAR, не нуждается в дополнительной обработке (отделке).
ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ
Система GEOPANEL® STAR может быть повторно использована. Бетон не прилипает к пластмассе, поэтому очистка опалубки производится водой без использования очистителей или смазочных средств.

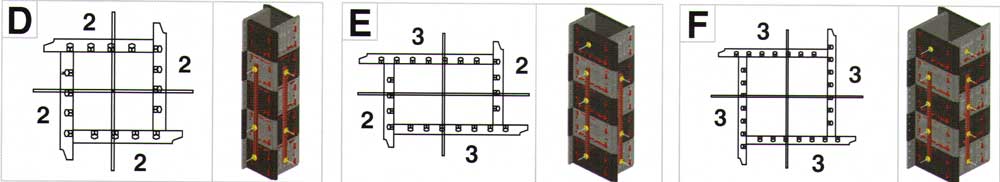

КОМБИНАЦИИ GEOPANEL STAR
| Размеры/комбинации | STAR 20 — 60 | STAR 25-65 | STAR 70 -100 |
| STAR 20 — 60 | A-B-D | A- B-D | C-E |
| STAR 25 — 65 | A- B-D | C-E | |
| STAR 70-100 | F |
Панели GEOPANEL® STAR дают возможность монтировать колонны сечением от 20×20 до 100×100 см. Интервал сечения стороны панели шириной до 70 см — 5 см, а интервал стороны панели шириной от 70 до 100 см -10 см.

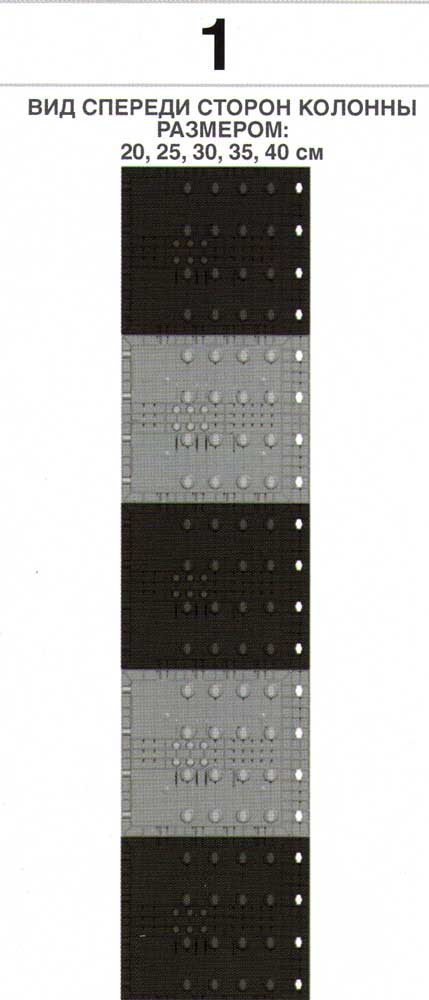

1 ВИД СПЕРЕДИ СТОРОН КОЛОННЫ РАЗМЕРОМ: 20, 25, 30, 35, 40 см

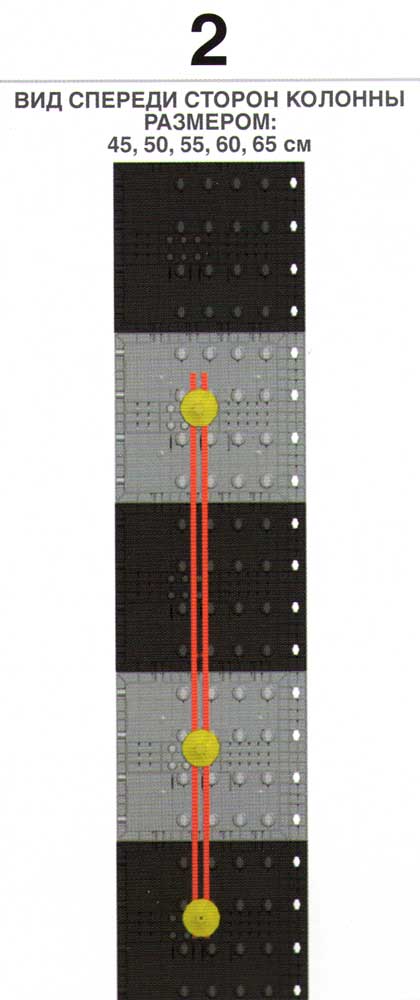

2 ВИД СПЕРЕДИ СТОРОН КОЛОННЫ РАЗМЕРОМ: 45, 50, 55, 60, 65 см

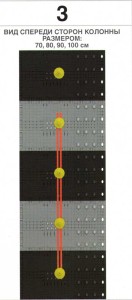

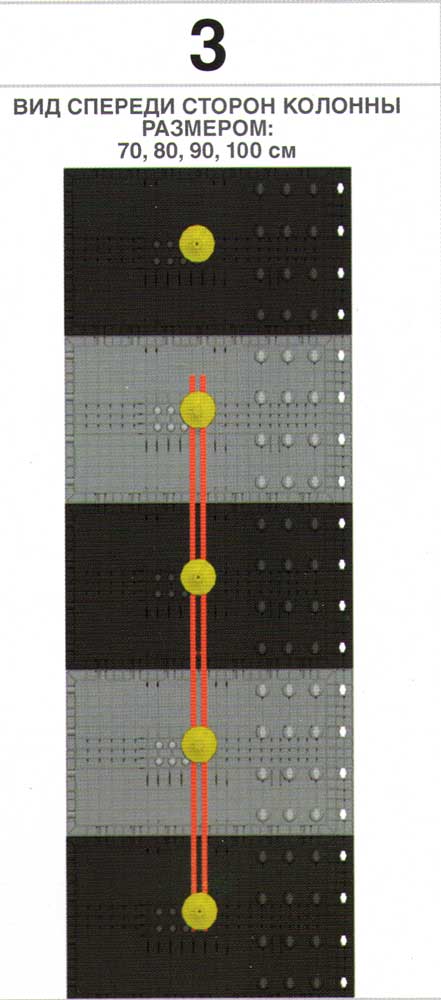

3 ВИД СПЕРЕДИ СТОРОН КОЛОННЫ РАЗМЕРОМ: 70, 80, 90,100 см
GEOPANEL STAR® — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
GEOPANEL® STAR 20 — 30 — 40 — 50 — 60
| размеры | 68 н60 см | |
| единичный вес | 6,40 кг | |
| кол-во рукояток/шт | 8 | |
| материал | абс | |
|
GEOPANEL® STAR 25 — 35 — 45 — 55 — 65 |
||
| размеры | 73 н60 см | |
| единичный вес | 6,80 кг | |
| кол-во рукояток/шт | 9 | |
| материал | абс | |
|
GEOPANEL® STAR 70 — 80 — 90 -100 |
||
| размеры | 108 н60 см | |
| единичный вес | 9,60 кг | |
| кол-во рукояток/шт | 11 | |
| материал | абс | |
МАТЕРИАЛ GEOPANEL® STAR |
||
| Акрилонитрилбутадиенстирол пластик | АБС | |
| ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ СВОЙСТВА | ||
| Модуль упругости при изгибе | 2100 N/mm2 | |
| Предел прочности на разрыв | 45 Н/мм2 | |
| Коэффициент термического расширения | 0,05 мм/м/°С | |
|

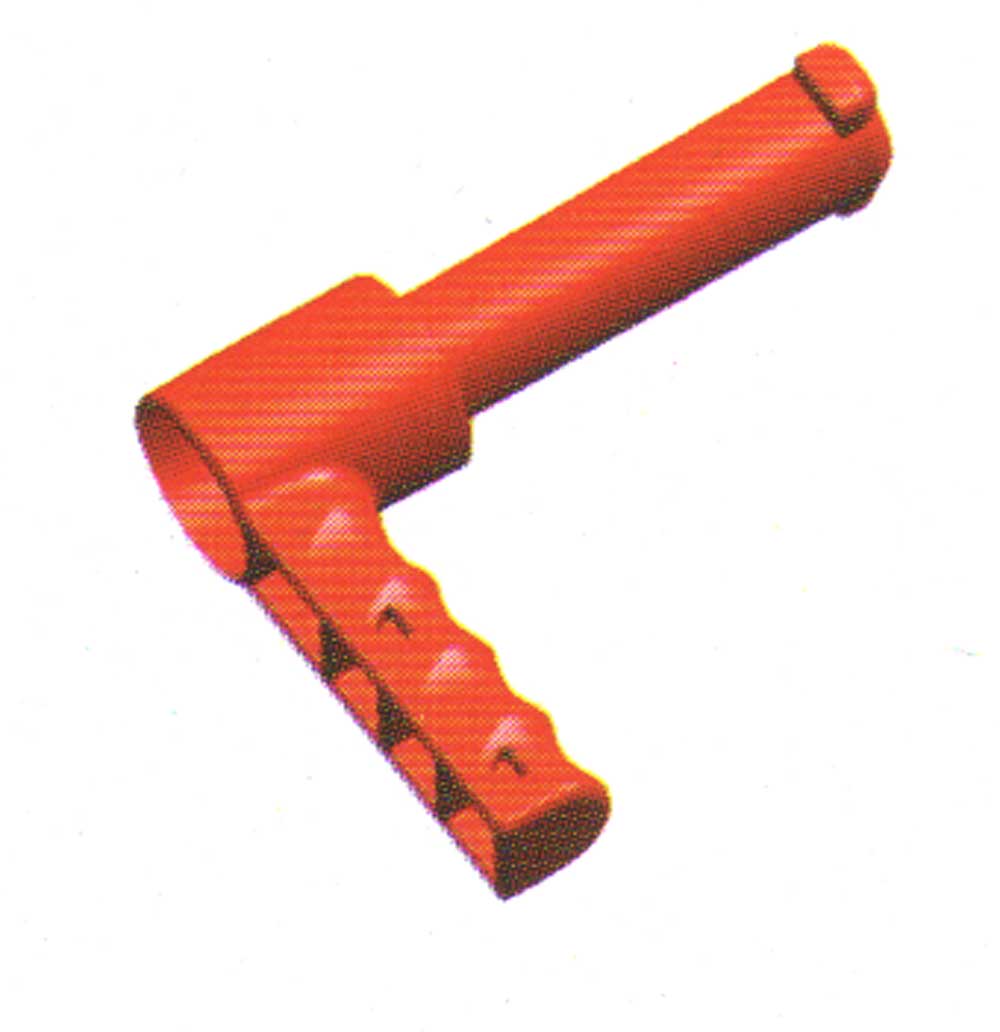

МАТЕРИАЛ РУКОЯТОК |
|
| Полиамид (Нейлон) | ПА |
| ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ СВОЙСТВА | |
| Модуль упругости при изгибе | 2200 Н/мм2 |
| Предел прочности на разрыв | 70 N/mm2 |
| Коэффициент термического расширения | 7-10 (1/к 105) |

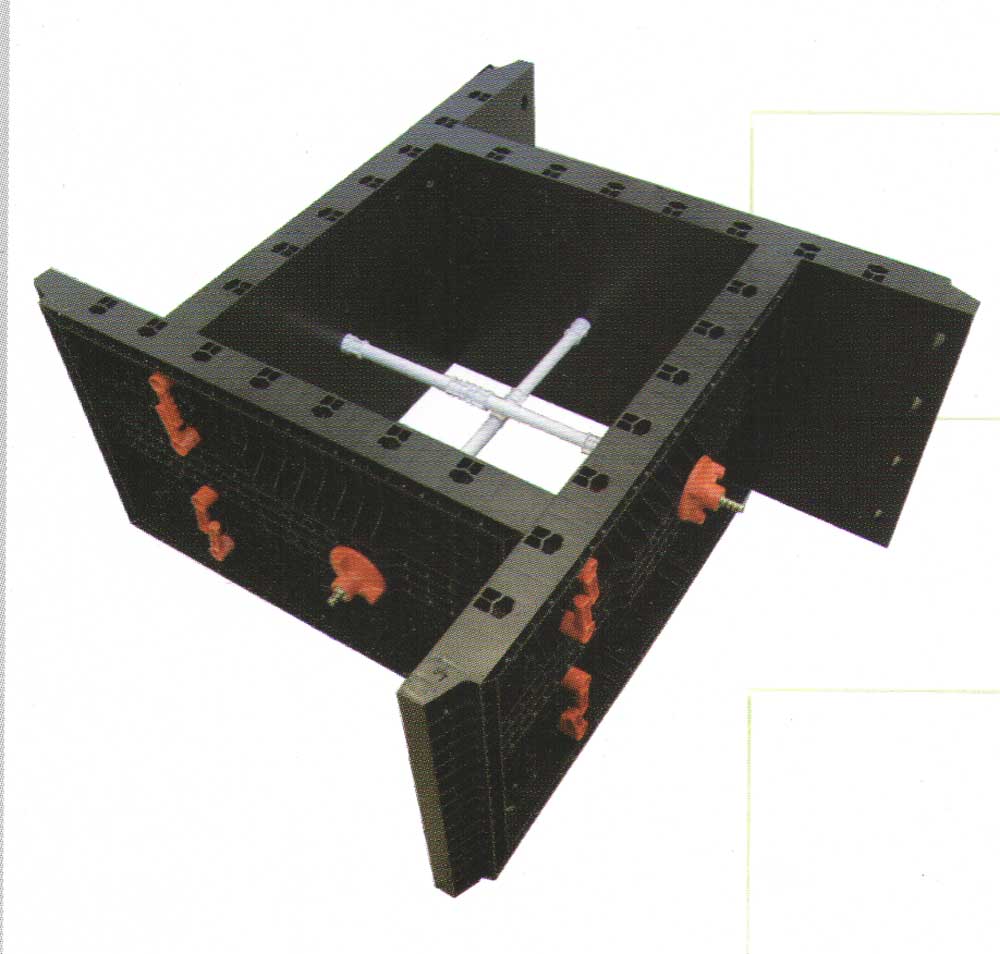

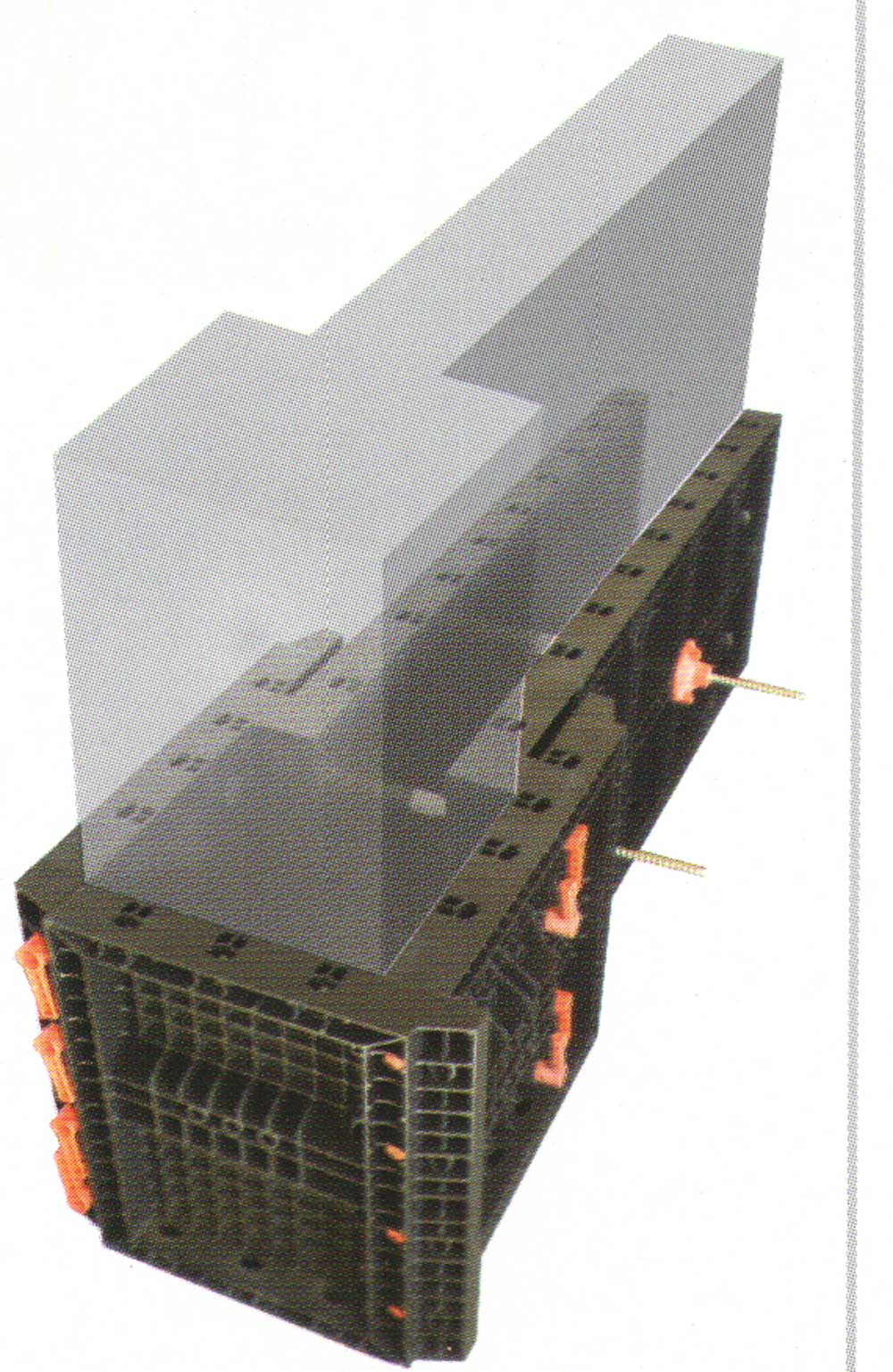

СОВМЕСТИМОСТЬ С GEOPANEL
Панели GEOPANEL® STAR совместимы со всей гаммой GEOPANEL.
Эта характеристика позволяет системе быть очень эластичной, повышая таким образом возможности выполняемых комбинаций и решая большинство задач, которые могут возникнуть на стройплощадке. В случае необходимости, Вы можете обратиться в технический отдел Geoplast который всегда находится в Вашем распоряжении для разработки самых подходящих нестандартных решений.
