ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТЫ СТАЛЬНЫЕ ЗАКРЫТЫЕ ПОДЪЕМНЫЕ
СОРТАМЕНТ
ГОСТ 10506-76
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| КАНАТЫ СТАЛЬНЫЕ ЗАКРЫТЫЕ ПОДЪЕМНЫЕ
Сортамент Hoist closed wire ropes. Assortment |
ГОСТ10506-76 |
Срок действия с 01.01.78
до 01.07.96

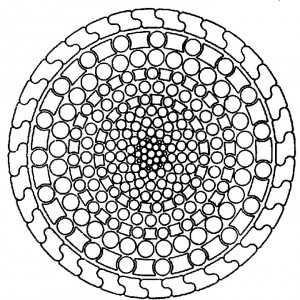

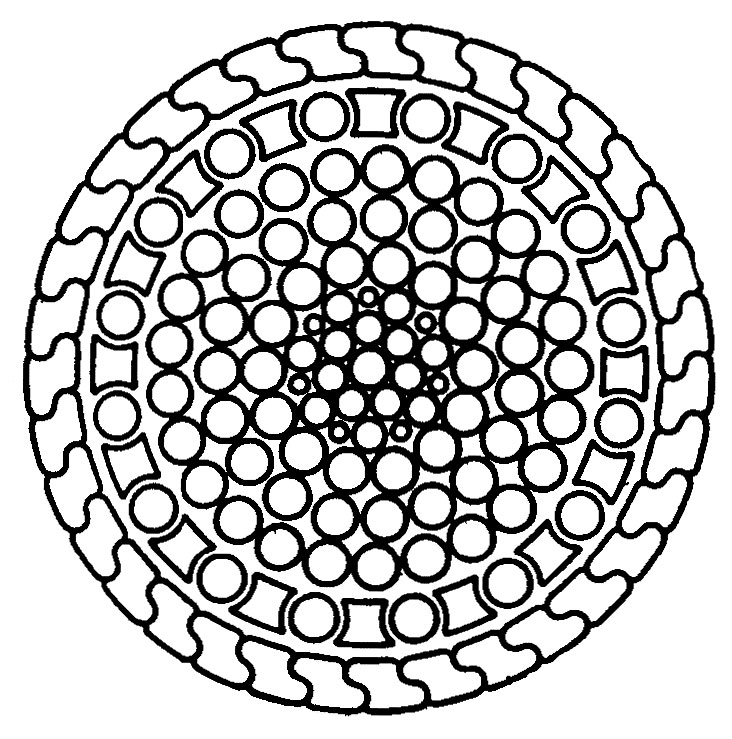

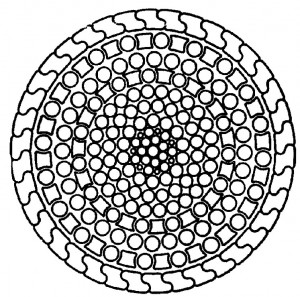

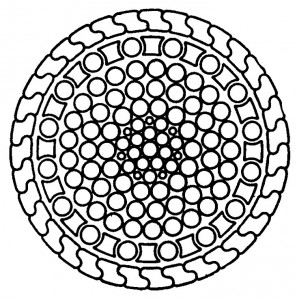

1. Настоящий стандарт распространяется на стальные закрытые подъемные спиральные канаты с одним слоем z-образных и одним, двумя или тремя слоями х-образных проволок. Канаты диаметром от 20 до 38 мм изготавливаются с одним слоем х-образных проволок (черт. 1), диаметром от 40 до 46 мм — с двумя слоями х-образных проволок (черт. 2), диаметром 50 мм — с тремя слоями х-образных проволок (черт. 3).
2. Конструкция, основные размеры и параметры канатов должны соответствовать указанным в табл. 1-3.
Таблица 1
| Диаметр каната, мм | Площадь поперечного | Расчетная масса 1000 м | Суммарное разрывное усилие всех проволок в канате, Кн (кгс), не менее, для маркировочных групп, Н/мм2 (кгс/мм2) | |||
| сечения всех проволок в канате, мм2 | смазанного каната, кг | 1270
(130) |
1370
(140) |
1470
(150) |
1570
(160) |
|
| 20 | 266,3 | 2438 | 339
(34600) |
365
(37250) |
391
(39900) |
417
(42600) |
| 22 | 318,5 | 2911 | 405
(41400) |
437
(44550) |
468
(47750) |
499
(50950) |
| 25 | 391,9 | 3590 | 499
(50900) |
537
(54850) |
576
(58750) |
614
(62700) |
| 27 | 467,2 | 4260 | 595
(60700) |
641
(65400) |
686
(70050) |
732
(74750) |
| 30 | 574,6 | 5260 | 732
(74650) |
788
(80400) |
844
(86150) |
901
(91900) |
| 33 | 689,7 | 6320 | 878
(89650) |
946
(96550) |
1013
(103000) |
1081
(110000) |
| 36 | 824,1 | 7540 | 1049
(107000) |
1130
(115000) |
1211
(123500) |
1292
(131500) |
| 38 | 920,6 | 8425 | 1172
(119500) |
1263
(128500) |
1353
(138000) |
1443
(147000) |
| 40 | 1036,3 | 9025 | 1320
(134500) |
1421
(145000) |
1520
(155000) |
1623
(165500) |
| 43 | 1164,3 | 10140 | 1483
(151000) |
1598
(163000) |
1711
(174500) |
1824
(186000) |
| 46 | 1393,0 | 12130 | 1774
(181000) |
1912
(105000) |
2044
(208500) |
2182
(222500) |
| 50 | 1626,9 | 14170 | 2072
(211000) |
2231
(227500) |
2393
(244000) |
2550
(260000) |
Таблица 2
| Характеристика каната | |||
| Диаметр, мм | Количество, шт. | Конструкция каната | |
| слоев | проволок | ||
| 20 | 5 | 78 | z26 + X8/□8 + (14 + 7/7 + 7 + 1) |
| 22 | 5 | 83 | z29 + X9/□9 + (14 + 7/7 + 7 + 1) |
| 25 | 5 | 84 | z28 + X10/□10 + (14 + 7/7 + 7 + 1) |
| 27 | 5 | 91 | z31 + X12/□12 + (14 + 7/7 + 7 + 1) |
| 30 | 6 | 110 | z29 + X13/□13 + □19 + (14 + 7/7 + 7 + 1) |
| 33 | 6 | 119 | Z31 + X15/□15 + □22 + (14 + 7/7 + 7 + 1) |
| 36 | 7 | 143 | z29 + X17/□17 +□25 + □19 + (14 + 7/7 + 7 + 1) |
| 38 | 7 | 153 | z31 + X18/□18 + □28 + □22 + (14 + 7/7 + 7 + 1) |
| 40 | 10 | 253 | z40 + X21/□21 + □35 + X17/□17 + □28 + □22 + □16 + (14 + 7/7 + 7 + 1) |
| 43 | 10 | 249 | z42 + X21/□21 + □34 + X16/□16 + □27 + □21 + □15 + (14 + 7/7 + 7 + 1) |
| 6 | 9 | 209 | z33 + X19/□9 + □28 + X16/□16 + □24 + □18 + □15 + (14 + 7/7 + 7 + 1) |
| 50 | 11 | 279 | Z36 + X20/□20 + □32 + X19/□19 + □29 + X14/□14 + □23 + □17 + (14 + 7/7 + 7 + 1) |
Таблица 3
| Диаметр
каната, мм |
Центральная проволока |
Характеристика и размеры проволок по слоям |
||||||||||||
| 1-й | 2-й | 3-й | 4-й | 5-й | ||||||||||
| Круглые | Круглые | х-образные | Круглые | |||||||||||
| Диаметр, мм | Количество, шт. | Диаметр, мм | Количество, шт. | Диаметр, мм | Количество, шт. | Диаметр, мм | Количество, шт. | Диаметр, мм | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Диаметр, мм | |
| 20 | 2,5 | 7 | 1,7 | 7/7 | 1,6/1,2 | 14 | 1,8 | 8 | 2,5 | 8 | 2,5 | 5,96 | — | — |
| 22 | 3,0 | 7 | 2,0 | 7/7 | 1,9/1,4 | 14 | 2,1 | 9 | 2,5 | 9 | 2,5 | 5,96 | — | — |
| 25 | 3,4 | 7 | 2,3 | 7/7 | 2,2/1,6 | 14 | 2,3 | 10 | 2,5 | 10 | 2,5 | 5,96 | — | — |
| 27 | 3,8 | 7 | 2,6 | 7/7 | 2,5/1,8 | 14 | 2,6 | 12 | 2,5 | 12 | 2,5 | 5,96 | — | — |
| 30 | 3,2 | 7 | 2,2 | 7/7 | 2,0/1,5 | 14 | 2,2 | 19 | 2,5 | — | — | — | 13 | 2,5 |
| 33 | 3,8 | 7 | 2,6 | 7/7 | 2,5/1,9 | 14 | 2,6 | 22 | 2,6 | — | — | — | 15 | 2,5 |
| 36 | 3,2 | 7 | 2,3 | 7/7 | 2,1/1,5 | 14 | 2,2 | 19 | 2,5 | — | — | — | 25 | 2,5 |
| 38 | 3,6 | 7 | 2,5 | 7/7 | 2,4/1,8 | 14 | 2,5 | 22 | 2,5 | — | — | — | 28 | 2,5 |
| 40 | 1,8 | 7 | 1,3 | 7/7 | 1,3/0,95 | 14 | 1,6 | 16 | 2,0 | — | — | — | 22 | 2,0 |
| 43 | 1,8 | 7 | 1,3 | 7/7 | 1,3/0,95 | 14 | 1,6 | 15 | 2,2 | — | — | — | 21 | 2,2 |
| 46 | 2,4 | 7 | 1,8 | 7/7 | 1,8/1,3 | 14 | 2,2 | 18 | 2,3 | — | — | — | 24 | 2,3 |
| 50 | 1,9 | 7 | 1,4 | 7/7 | 1,4/1,0 | 14 | 1,7 | 17 | 1,9 | — | — | — | 23 | 1,9 |
Продолжение табл. 3
| Диаметр
каната, мм |
Характеристика и размеры проволок по слоям |
|||||||||||||||
| 5-й | 6-й | 7-й | ||||||||||||||
| x-образные | z-образные | Круглые | x-образные | z-образные | Круглые | |||||||||||
| Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Диаметр, мм | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | |
| 20 | — | — | — | 26 | 2,0 | 3,88 | — | — | — | — | — | — | — | — | — | — |
| 22 | — | — | — | 29 | 2,0 | 3,88 | — | — | — | — | — | — | — | — | — | — |
| 25 | — | — | — | 28 | 2,5 | 5,22 | — | — | — | — | — | — | — | — | — | — |
| 27 | — | — | — | 31 | 2,5 | 5,22 | — | — | — | — | — | — | — | — | — | — |
| 30 | 13 | 2,5 | 5,96 | — | — | — | — | — | — | — | — | 29 | 3,0 | 7,51 | — | — |
| 33 | 15 | 2,5 | 5,96 | — | — | — | — | — | — | — | — | 31 | 3,0 | 7,51 | — | — |
| 36 | — | — | — | — | — | — | 17 | 2,5 | 17 | 2,5 | 5,96 | — | — | — | — | — |
| 38 | — | — | — | — | — | — | 18 | 2,5 | 18 | 2,5 | 5,96 | — | — | — | — | — |
| 40 | — | — | — | — | — | — | 28 | 2,0 | — | — | — | — | — | — | 17 | 1,9 |
| 43 | — | — | — | — | — | — | 27 | 2,2 | — | — | — | — | — | — | 16 | 2,3 |
| 46 | — | — | — | — | — | — | 16 | 2,3 | 16 | 2,3 | 5,26 | — | — | — | 28 | 3,0 |
| 50 | — | — | — | — | — | — | 14 | 1,9 | 14 | 1,9 | 4,34 | — | — | — | 29 | 2,3 |
Продолжение табл. 3
| Диаметр
каната, мм |
Характеристика и размеры проволок по слоям |
|||||||||||||||
| 7-й | 8-й | 9-й | ||||||||||||||
| x-образные | z-образные | Круглые | x-образные | z-образные | Круглые | |||||||||||
| Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Диаметр, мм | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | |
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 22 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 27 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 30 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 33 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 36 | — | — | — | 29 | 3,5 | 10,22 | — | — | — | — | — | — | — | — | — | — |
| 38 | — | — | — | 31 | 3,5 | 10,22 | — | — | — | — | — | — | — | — | — | — |
| 40 | 17 | 1,9 | 4,34 | — | — | — | 35 | 2,3 | — | — | — | — | — | — | 21 | 2,3 |
| 43 | 16 | 2,3 | 5,26 | — | — | — | 34 | 2,5 | — | — | — | — | — | — | 21 | 2,5 |
| 46 | — | — | — | — | — | — | 19 | 3,0 | 19 | 3,0 | 839 | — | — | — | — | — |
| 50 | — | — | — | — | — | — | 19 | 2,3 | 19 | 2,3 | 5,26 | — | — | — | 32 | 3,0 |
Продолжение табл. 3
| Диаметр
каната, мм |
Характеристика и размеры проволок по слоям | ||||||||||||||||
| 9-й | 10-й | 11-й | |||||||||||||||
| x-образные | z-образные | Круглые | x-образные | z-образные | z-образные | ||||||||||||
| Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Диаметр, мм | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | Количество, шт. | Высота, мм | Сечение проволоки, мм2 | |
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 22 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 27 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 30 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 33 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 36 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 38 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 40 | 21 | 2,3 | 5,26 | — | — | — | — | — | — | — | — | 40 | 3,8 | 7,74 | — | — | — |
| 43 | 21 | 2,5 | 5,96 | — | — | — | — | — | — | — | — | 42 | 3,0 | 7,74 | — | — | — |
| 46 | — | — | — | 33 | 4,0 | 14,35 | — | — | — | — | — | — | — | — | — | — | — |
| 50 | — | — | — | — | — | — | 20 | 3,0 | 20 | 3,0 | 8,39 | — | — | — | 36 | 4,0 | 14,35 |
1, 2. (Измененная редакция, Изм. № 3).
3. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение — по ГОСТ 10505-76.
Пример условного обозначения каната диаметром 30 мм, грузового назначения, из проволоки без покрытия, марки В, левой свивки, раскручивающегося, нормальной точности, маркировочной группы по временному сопротивлению разрыву 1370 Н/мм2 (140 кгс/мм2):
Канат 30-Г-В-Л-Р-1370 ГОСТ 10506-76
(Измененная редакция, Изм. № 1, 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
РАЗРАБОТЧИКИ:
И. Н. Недовизий, Н. А. Галкина, И. А. Лобанков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 02.06.76 № 1367
3. ВЗАМЕН ГОСТ 10506-63, ГОСТ 10507- 63 и ГОСТ 10508-63
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 10505-76 | 3 |
5. Срок действия продлен до 01.07.96 Постановлением Госстандарта СССР от 27.12.90 № 3372 ‘
6. ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1983 г., мае 1986 г., декабре 1990 г. (ИУС 11-83, 8-86, 4-91)
