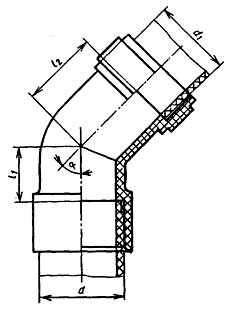

8.1. Отводы следует изготовлять типов:
Кк — с раструбом и гладким концом для соединения уплотнительным
кольцом (черт. 20);
СК — с раструбами для соединения сваркой и уплотнительным кольцом (черт. 21);
СС — с раструбами для соединения сваркой (черт. 22);
СР — с раструбами для соединения сваркой и гайкой (черт. 23).
8.2. «Размеры отводов должны соответствовать указанным в табл. 10.
Кк — с раструбом и гладким концом для соединения уплотнительным
кольцом (черт. 20);
СК — с раструбами для соединения сваркой и уплотнительным кольцом (черт. 21);
СС — с раструбами для соединения сваркой (черт. 22);
СР — с раструбами для соединения сваркой и гайкой (черт. 23).
8.2. «Размеры отводов должны соответствовать указанным в табл. 10.
Таблица 10
d | d1 | a30° | a45° | a87° 30′ | |||
l1 | l2 | l1 | l2 | l1 | l2 | ||
не менее | |||||||
40,0 | 40,0 | — | — | 14 | 14 | 33 | 33 |
50,0 | 40,0 | — | — | 17 | 17 | 39 | 31 |
50,0 | 50,0 | — | — | 17 | 17 | 39 | 39 |
90,0 | 90,0 | 22 | 22 | 29 | 29 | 73 | 73 |
110,0 | 110,0 | 24 | 24 | 42 | 42 | 85 | 85 |
Примечание. Размеры 50х40 даны для отводов типов СК и СР
Пример условного обозначения отвода типа СР с углом a = 87° 30′ из ПНД для соединения с трубами 50 мм и 40 мм:
Отвод О 50С х 40Р — ПНД ГОСТ 22689.2
То же, типа СК с углом α = 30°:
Отвод О 30° 40С х 50K — ПНД ГОСТ 22689.2
