БЛОК-КОНТЕЙНЕР ТИПА «СЕВЕР» (ТУ 5363-012-2084321 -96)

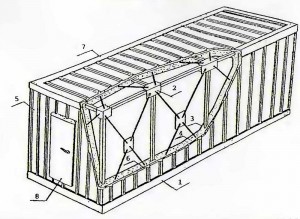

| № л.л. | Наименование | Конструктивные особенности |
| 1 | Основание контейнера | Сварное из стального проката |
| 2 | Каркас | Сварной из стального проката, объединенный с основанием |
| 3 | Внутренняя обшивка | Панели из стального оцинкованного листа (δ = 0,7 мм) с полимерным покрытием |
| 4 | Слой утеплителя | δ= 100 мм, из пенополиуретана «Изолан-18», наносится методом напыления |
| 5 | Наружная обшивка | Стальной оцинкованный окрашенный профилированный лист. δ = 0,7—1,0; С 18, С 20 |
| 6 | Воздушный зазор δ = 35 мм | Между наружной обшивкой и утеплителем, что улучшает внутренний температурный режим контейнера |
| 7 | Нащельник | Из декоративного металлопласта |
| 8 | Входная дверь | Дверной блок из стального гнутого профиля с утеплителем «Изолан-18» |
ОБЛАСТЬ ПРИМЕНЕНИЯ
Блок-контейнер (БК) типа «СЕВЕР» предназначен для размещения в нем автономных источников электропитания, стационарных автоматизированных дизель-электрических агрегатов и станций мощностью 8 — 200 кВт, а также другого вспомогательного оборудования. Он обеспечивает надежную работу и эксплуатацию оборудования в экстремальных климатических условиях в диапазоне температур от — 60 до + 40 °С.
КОНСТРУКЦИЯ
БК «СЕВЕР» представляет собой сварной несущий контейнер из стального проката, снаружи обшит оцинкованным гнутым профнастилом марки C15 (С20), изнутри облицован стальным оцинкованным листом толщиной 0,9 мм с декоративным пластиковым покрытием марки ЭОЦ-П. Слой утеплителя из полиуретана «Изолан-18» толщиной 80—120 мм нанесен на внутреннюю обшивку методом напыления, что обеспечивает герметичность помещения контейнера.
Пол аппаратной выполняется из ЦСП (24 мм) или ДСП (12 — 20 мм) с покрытием полимерным материалом, пол под ДЭС и в стыковочном модуле — из стального рифленого листа толщиной 4 — 6 мм.
БК выполнен в виде прямоугольного параллелепипеда, имеет одну или две двери и проемы для труб, кабелей, вентиляции и кондиционеров и разделен перегородками на несколько помещений.
По желанию заказчика БК может оснащаться автоматизированной системой жизнеобеспечения (отопление, вентиляция, кондиционирование), рабочим и аварийным электроосвещением, охранно-пожарной сигнализацией, автоматизированной системой пожаротушения.
ОСНОВНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Габариты — 6000x2610x3000 мм
Внутренние размеры — 5600x2200x2510 мм
Вес без оборудования — 3100 кг
Максимальная нагрузка на пол:
аппаратной — 600 кг/м
дизельной — 1000 кг/м
Максимальная нагрузка на крышу и стены — 200 кг/м
Потребляемая мощность СЖО БК — 1,4 кВт
Категория (степень) огнестойкости — IIIа
КОМПЛЕКТ ПОСТАВКИ
1. БК «СЕВЕР» поставляется с системами и агрегатами (по заказу):
система отопления (масляные радиаторы ЭРМПТ-0,5/220);
система приточно-вытяжной вентиляции (заслонки с исполнительными механизмами МЭО-40/63. осевые вентиляторы BO6-300N4, щит управления ЯАЭ-8301 (Ш2101));
система кондиционирования воздуха (автоматизированные кондиционеры фирмы «Tadiran» — Израиль);
система злектроосвещения (рабочее — от основного источника, аварийное — от АБ напряжением 24, 43 или 60 В);
система охранно-пожарной сигнализации и пожаротушения (комплекс «Гамма» — с тепловыми или дымовыми пожарными извещателями, магнитно-контактными датчиками на дверях с дистанционным выводом сигналов оповещения на систему ТУ-ТС);
заземление.
2. Принадлежности, поставляемые по отдельному заказу:
стыковочный модуль:
Т1 — на 1 стык с естественной вентиляцией:
Т1В — 1-з 1 стык с крышным вентилятором ВКР-4;
T2B — на 2 стыка;
T3B — на 3 стыка.
Примечания
1. По требованию заказчика габариты БК могут быть изменены, возможно деление БК на несколько гюмещений.
2. На рисунке представлен один из возможных вариантов размещения оборудования для двухагрегатной ДЭС мощностью 2×16 кВт
