Система чехольных труб «FENPEX» применяется в центральных и индивидуальных системах отопления и изготавливается на предприятии «FENTEK» (Турция) в соответствии с международными стандартами.
Трубы «FENPEX» сделаны из полиэтилена с очень плотной скрещивающей карбонной связью и образуются из двух входящих друг в друга труб. Трубы «FENPEX» б отличие от известных технологий изготавливаются с применением метода электронной бомбардировки, скрещивающая карбонная связь придает трубам отличные механические свойства, поэтому в трубах «FENPEX» достигаются идеальная эластичность, долгий срок эксплуатации (свыше 50 лет) и безопасность при давлении 10 бар и температуре 95 °С.
Внутренняя труба РЕХ-с (VPE-c) находится в гофрированном чехле, сделанном из плотного полиэтилена (HDPE). Этот чехол выдерживает нагрузку 250 Н/мм, поэтому находящаяся внутри труба защищена от внешних ударов, обеспечена теплоизоляцией, имеет возможность линейно расширяться без повреждения при изменении температуры.
Для присоединения труб к радиатору или коллектору (гребенке) используются специальные резьбовые латунные фитинги. Труба подсоединяется к фитингу с помощью цангового разрезного кольца и накидной гайки.
При монтаже трубы «FENPEX» перед грунтовкой укладывают непосредственно на бетон (или под деревянный пол). При завершении грунтовочных работ и при необходимости замены труб находящаяся в чехле труба РЕХ может быть заменена на другую без вскрытия пола. Наличие красных и синих чехлов позволяет легко различать прямую и обратную линии.

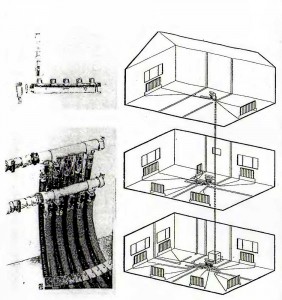

Трубы «FENPEX» рекомендуется использовать при двухтрубной системе отопления. При этом прямой и обратный стояки системы отопления проходят снизу вверх от котельной до самой верхней квартиры (комнаты). Раздача горячей воды от стояка к радиаторам производится с помощью коллекторов (гребенок) диаметром 1 дюйм с числом отводов от 2 до г диаметром 1/2 дюйма. Трубы «FENPEX» подсоединяются следующим образом (см. рисунок) от входного коллектора к нижнему входу радиатора и от противоположного нижнего выхода радиатора к выходному коллектору. Соединение должно быть по возможности коротким и без натяжения. Каждый отвод коллекторов снабжен собственным шаровым вентилем. Трубы, выходящие от коллектора, прикрепляют к полу специальными зажимами.
К достоинствам коллекторной системы с горизонтальной разводкой труб «FENPEX» можно отнести:
существенную экономию теплоты за счет возможности установки термостатирующего регулятора на каждом раздающем коллекторе;
быстрый и простой монтаж системы;
неподверженность коррозии;
возможность устанавливать различный уровень обогрева каждой комнаты.
Трубы «FENPEX» сделаны из полиэтилена с очень плотной скрещивающей карбонной связью и образуются из двух входящих друг в друга труб. Трубы «FENPEX» б отличие от известных технологий изготавливаются с применением метода электронной бомбардировки, скрещивающая карбонная связь придает трубам отличные механические свойства, поэтому в трубах «FENPEX» достигаются идеальная эластичность, долгий срок эксплуатации (свыше 50 лет) и безопасность при давлении 10 бар и температуре 95 °С.
Внутренняя труба РЕХ-с (VPE-c) находится в гофрированном чехле, сделанном из плотного полиэтилена (HDPE). Этот чехол выдерживает нагрузку 250 Н/мм, поэтому находящаяся внутри труба защищена от внешних ударов, обеспечена теплоизоляцией, имеет возможность линейно расширяться без повреждения при изменении температуры.
Для присоединения труб к радиатору или коллектору (гребенке) используются специальные резьбовые латунные фитинги. Труба подсоединяется к фитингу с помощью цангового разрезного кольца и накидной гайки.
При монтаже трубы «FENPEX» перед грунтовкой укладывают непосредственно на бетон (или под деревянный пол). При завершении грунтовочных работ и при необходимости замены труб находящаяся в чехле труба РЕХ может быть заменена на другую без вскрытия пола. Наличие красных и синих чехлов позволяет легко различать прямую и обратную линии.
Трубы «FENPEX» рекомендуется использовать при двухтрубной системе отопления. При этом прямой и обратный стояки системы отопления проходят снизу вверх от котельной до самой верхней квартиры (комнаты). Раздача горячей воды от стояка к радиаторам производится с помощью коллекторов (гребенок) диаметром 1 дюйм с числом отводов от 2 до г диаметром 1/2 дюйма. Трубы «FENPEX» подсоединяются следующим образом (см. рисунок) от входного коллектора к нижнему входу радиатора и от противоположного нижнего выхода радиатора к выходному коллектору. Соединение должно быть по возможности коротким и без натяжения. Каждый отвод коллекторов снабжен собственным шаровым вентилем. Трубы, выходящие от коллектора, прикрепляют к полу специальными зажимами.
К достоинствам коллекторной системы с горизонтальной разводкой труб «FENPEX» можно отнести:
существенную экономию теплоты за счет возможности установки термостатирующего регулятора на каждом раздающем коллекторе;
быстрый и простой монтаж системы;
неподверженность коррозии;
возможность устанавливать различный уровень обогрева каждой комнаты.
РАСПРЕДЕЛИТЕЛЬ КОНТУРОВ НАГРЕВА (латунный)
| Количество контуров | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Длина L, мм | 190 | 245 | 300 | 355 | 410 | 465 | 520 | 575 | 630 | 685 | 740 |
| С шаровым краном | Олина L + 62 мм | ||||||||||
| С наконечником | Длина L + 43 мм | ||||||||||
| Общая длина | 295 | 350 | 405 | 460 | 515 | 570 | 625 | 680 | 735 | 790 | 845 |
| Максимальная длина с РК | Тса 115 мм | ||||||||||
| Максимальная глубина с сервоприводом | Тса 120 мм | ||||||||||
1 — пластмассовый гвоздь;
2 — профильная полоса;
3 — дюбель;
4 — анкер;
5 — гильза;
6 — отопительная труба;
7 — теплоизоляция;
8 — стяжка пола
КОНСТРУКЦИЯ ГРЕЮЩЕГО ПОЛА (РАЗРЕЗ)
Вариант 1
1 — гидроизоляция;
2 — рантовая лента;
3 — пленка рантовой ленты;
4 — отопительная труба;
5 — цеменгно-песчаная стяжка пола;
6 — алюминиевая фольга;
7 — твердый пенополиуретан;
8 — дополнительная алюминиевая фольга;
9 — звукоизоляция
Вариант 2
10 — дополнительная изоляция;
11 — теплоотражающая пленка;
12 — вспененный полистирол;
13 — дополнительная теплоизоляция;
14 — дополнительная полиэтиленовая пленка толщиной 0,1 мм
Примечание — толщина теплоизоляционных слоев определяется расчётом.
