Системы с непосредственным водоразбором

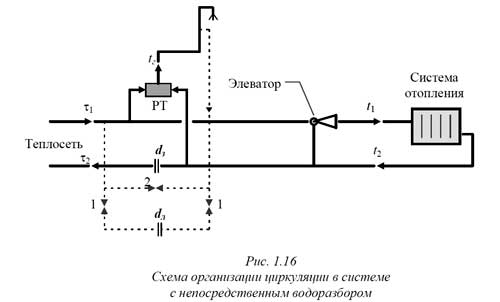

В системах с непосредственным водоразбором из теплосети на нужды горячего водоснабжения (открытые системы теплоснабжения) циркуляция организуется установкой двух диафрагм (суживающих устройств). Это так наз. «зимняя» (d3) и «летняя» (dл) диафрагмы (рис. 1.16).

Зимой вентили 1 закрыты, а вентиль 2 открыт. При этом весь расход системы отопления проходит через зимнюю диафрагму. Диафрагма рассчитывается на расход системы отопления
, а срабатываемый в ней напор
равен требуемому напору для обеспечения циркуляции, то есть суммарным потерям напора в циркуляционном кольце

Летом система отопления не действует, поэтому вентиль 2 закрыт, а вентили 1 — открыты. Через диафрагму проходит только циркуляционный

расход , который и является расчётным. Срабатываться в диафрагме должен весь избыточный располагаемый напор тепловой сети, т.е.

Диаметр диафрагмы может быть определен по выражению

где dвн — внутренний диаметр трубопровода, на котором устанавливается диафрагма.
В системах, разделенных на зоны по высоте, в верхних зонах разрешается предусматривать естественную циркуляцию. В системах с естественной циркуляцией располагаемый напор для организации циркуляции может быть определен по формулами Хлудова (см. рис.1.17).

При верхней разводке

При нижней разводке
