При подаче теплоты совместно на отопление, вентиляцию и ГВ различают три возможные схемы подключения ВП горячего водоснабжения:
• параллельную;
• двухступенчатую смешанную;
• двухступенчатую последовательную.
Выбор схемы подключения определяется относительной нагрузкой
горячего водоснабжения (по отношению к расчётной отопительной нагрузке). Если эта величина составляет
то применяется параллельная схема (рис.1.24), когда поток сетевой воды на нужды ГВ параллелен потоку воды на отопление.
Когда относительный расход тепла на ГВ укладывается в диапазон от 0,2 до 1, применяются двухступенчатые схемы. При смешанной схеме (рис. 1.25) холодная вода поступает сначала в водонагреватель первой ступени, подключенный последовательно после системы отопления. Затем догрев воды производится в водонагревателе второй ступени, подключенном параллельно.

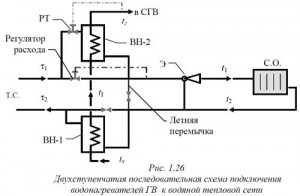

При последовательной схеме (рис.1.26) обе ступени подключены последовательно. Особенность двухступенчатых схем — использование теплоты обратной воды из системы отопления, что значительно повышает экономичность теплоснабжения.
Так при смешанной схеме в расчётный зимний период, когда обратная вода из системы отопления имеет температуру
, этого достаточно, чтобы обеспечить нагрев воды для ГВ только в ВН 1-ой ступени. При последовательной схеме нагрузка ГВ обеспечивается вообще без дополнительного расхода воды в тепловой сети на эти цели. Тепловая нагрузка ГВ обеспечивается некоторым повышением температуры сетевой воды
Подробно особенности покрытия нагрузки ГВ при различных схемах будут рассмотрены в разделе «Регулирование отпуска теплоты».
