Система обеспечения точности геометрических параметров в строительстве

ТЕХНОЛОГИЧЕСКИЕ ДОПУСКИ

System of ensuring of geometrical parametersaccuracy in construction manufacturing and assembling toleranses

Дата введения 1983-01-01

1. РАЗРАБОТАН
Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя
Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР
Зональным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилых и общественных зданий (ЛенЗНИИЭП) Госгражданстроя
Главмосстроем при Мосгорисполкоме

РАЗРАБОТЧИКИ
Д.М.Лаковский (руководитель темы); И.В.Колечицкая; С.А.Резник, канд.техн.наук; А.В.Цареградский; Л.А.Вассердам; Л.С.Экслер; В.Н.Свердлов, канд.техн.наук; Р.А.Каграманов, канд.техн.наук; В.С.Сытник, канд.техн.наук; С.Е.Чекулаев, канд.техн.наук; М.С.Кардаков; Л.Н.Ковалис; В.Д.Фельдман

ВНЕСЕН
Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по делам строительства от 10.06.82 N 156

3. ВЗАМЕН ГОСТ 21779-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 6636-69 1.5
ГОСТ 21778-81 1.1, 2.1, приложение 2
ГОСТ 21780-83 1.1
ГОСТ 23615-79 1.2
ГОСТ 24642-81 Приложение 2
ГОСТ 25346-89 Вводная часть
ГОСТ 25347-82

5. ПЕРЕИЗДАНИЕ. Май 1993 г.

Настоящий стандарт распространяется на проектирование и строительство зданий и сооружений, а также проектирование и изготовление элементов для них (конструкций, изделий, деталей) и устанавливает основные принципы регламентации, номенклатуру и значения технологических допусков геометрических параметров.
Стандарт не устанавливает допуски шероховатости поверхностей.
В соответствии с требованиями настоящего стандарта во вновь разрабатываемых и пересматриваемых стандартах и другой нормативно-технической документации, а также в рабочей и технологической документации устанавливают точность:
— изготовления элементов из различных материалов;
— выполнения разбивочных работ при строительстве зданий и сооружений и монтаже технологического оборудования;
— выполнения строительных и монтажных работ.
При необходимости применения посадок строительных элементов с отрицательными и нулевыми зазорами следует руководствоваться ГОСТ 25346 и ГОСТ 25347.
Стандарт соответствует СТ СЭВ 2681-80 в части, указанной в приложении 1.
Пояснения терминов, применяемых в настоящем стандарте, приведены в приложении 2.

1. Общие положения

1.1. Значения технологических допусков изготовления элементов зданий и сооружений и выполнения разбивочных, строительных и монтажных работ принимают согласно ГОСТ 21778 и ГОСТ 21780 в пределах установленных настоящим стандартом классов точности выполняемых процессов и операций и в зависимости от используемых средств технологического обеспечения и контроля точности.
На основе принятых значений технологических допусков устанавливают симметричные или несимметричные предельные отклонения, сумма абсолютных значений которых должна быть равна допуску.
1.2. Соответствие принимаемых технологических допусков и предельных отклонений геометрических параметров используемым средствам технологического обеспечения и контроля точности устанавливают на основе статистического анализа точности технологических процессов и операций согласно ГОСТ 23615.
1.3. Технологические допуски и предельные отклонения различных геометрических параметров здания, сооружения или их отдельного элемента должны, как правило, назначаться разных классов точности в зависимости от функциональных, конструктивных, технологических и экономических требований.
Если указанные требования не предъявляют, точность соответствующих параметров допускается не регламентировать.
1.4. При назначении технологических допусков и предельных отклонений геометрических параметров необходимо указывать методы и условия измерения этих параметров.
1.5. Границы интервалов номинальных размеров, для которых установлены технологические допуски, приняты в настоящем стандарте на основе рядов предпочтительных чисел, установленных ГОСТ 6636. При этом значения технологических допусков Δχ в миллиметрах вычислены по формуле

Δχ=i•K

где i — единица допуска, определяемая в зависимости от значения нормируемого геометрического параметра по формулам рекомендуемого приложения 3, мм;
K — коэффициент точности, устанавливающий число единиц допуска для данного класса точности.

2. Точность изготовления элементов

2.1. Точность изготовления элементов характеризуют допусками и предельными отклонениями их линейных размеров (черт. 1), а также формы и взаимного положения поверхностей.
Допуски и предельные отклонения формы и взаимного положения поверхностей устанавливают, если требуется ограничить искажения формы элементов, не выявляемые при контроле точности линейных размеров. При этом точность формы поверхностей призматических прямоугольных элементов характеризуют допусками прямолинейности и предельными отклонениями от прямолинейности (черт. 2) и допусками плоскостности и предельными отклонениями от плоскостности (черт. 3), а точность взаимного положения поверхностей этих элементов — допусками перпендикулярности и предельными отклонениями от перпендикулярности (черт. 4).

Допуск и отклонение от линейных размеров элементов
Допуск и отклонение

Черт. 1

Примечание. Обозначение допусков и отклонений — по ГОСТ 21778.

Допуск прямолинейности и отклонение от прямолинейности
Допуск прямолинейности

а — допуск и отклонение от прямолинейности при измерениях на заданной длине;
б — то же, при измерениях на всей длине; 1 — условная (прилегающая) прямая;
2 — прямые, ограничивающие поле допуска; 3 — реальный профиль;
4 — условная (проходящая через крайние точки) прямая

Черт. 2

Примечание. При измерениях на заданной длине уравнение при измерениях на всей длине уравнение

2.2. Допуски линейных размеров элементов регламентируют точность их изготовления по длине, ширине, высоте, толщине или диаметру, точность размеров и положения выступов, выемок, отверстий, проемов, крепежных и соединительных деталей, а также точность положения наносимых на элементы ориентиров. Эти допуски принимают по табл. 1 в зависимости от номинального размера L, точность которого нормируют.

Допуск плоскостности и отклонение от плоскостности

Допуск
а

отклонение
б

а — допуск плоскостности и отклонение от плоскостности при измерениях
от прилегающей плоскости; б — то же, при измерениях от условной плоскости,
проходящей через три крайние точки реальной поверхности;
1 — условная (прилегающая) плоскость; 2 — плоскости, ограничивающие поле допуска;
3 — реальная поверхность; 4 — условная (проходящая через три крайние точки) плоскость

Черт. 3

Примечание: При измерениях от прилегающей плоскости При измерениях при измерениях от условной плоскости при измерениях

Допуски перпендикулярности и отклонения от перпендикулярности
Допуски
а

Допуски отклонения
б

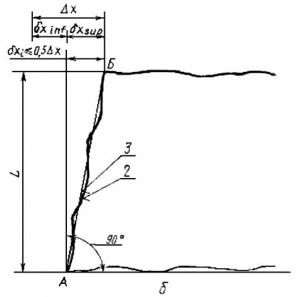

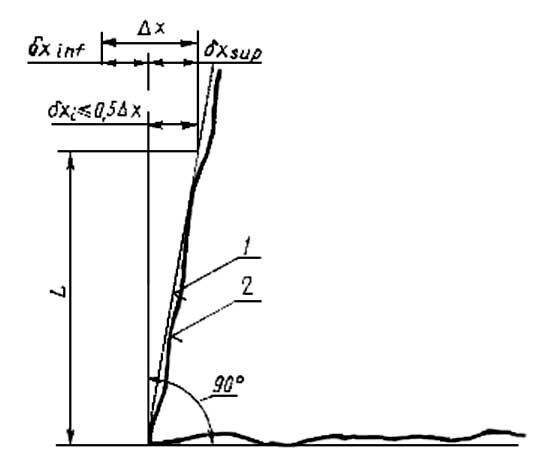

а — допуск и отклонения при измерениях на заданной длине;
б — то же, при измерениях на всей длине; 1 — условная (прилегающая) плоскость; 2 — реальная поверхность; 3 — условная (проходящая через крайние точки) плоскость

Черт. 4

Таблица 1

Допуски линейных размеров мм

Интервал Значение допуска для класса точности
номинального размера L 1 2 3 4 5 6 7 8 9
До 20 0,24 0,4 0,6 1,0 1,6 2,4 4 6 10
Св.       20  до   60 0,30 0,5 0,8 1,2 2,0 3,0 5 8 12
»           60  »   120 0,40 0,6 1,0 1,6 2,4 4,0 6 10 16
»        120  »    250 0,50 0,8 1,2 2,0 3,0 5,0 8 12 20
»        250  »   500 0,60 1,0 1,6 2,4 4,0 6,0 10 16 24
»        500  »  1000 0,80 1,2 2,0 3,0 5,0 8,0 12 20 30
»      1000  »  1600 1,00 1,6 2,4 4,0 6,0 10,0 16 24 40
»      1600  »  2500 1,20 2,0 3,0 5,0 8,0 12,0 20 30 50
»      2500  »  4000 1,60 2,4 4,0 6,0 10,0 16,0 24 40 60
»      4000  »  8000 2,00 3,0 5,0 8,0 12,0 20,0 30 50 80
»     8000  »  16000 2,40 4,0 6,0 10,0 16,0 24,0 40 60 100
»   16000  » 25000 3,00 5,0 8,0 12,0 20,0 30,0 50 80 120
»   25000  »  40000 4,00 6,0 10,0 16,0 24,0 40,0 60 100 160
»   40000  »  60000 5,00 8,0 12,0 20,0 30,0 50,0 80 120 200
Значения К 0,10 0,16 0,25 0,40 0,60 1,0 1,6 2,5 4,0

2.3. Допуски прямолинейности принимают по табл. 2 для рассматриваемых сечений элемента на всю длину элемента или на заданной длине в зависимости от номинального значения этого размера. Значения заданной длины выбирают из ряда: 400, 600, 1000,1600 и 2500 мм.

Таблица 2

Допуски прямолинейности мм

Интервал номинального Значение допуска для класса точности
размера L 1 2 3 4 5 6
До   1000 2,0 3 5 8 12 20
Св.   1000  до   1600 2,4 4 6 10 16 24
“      1600  “      2500 3,0 5 8 12 20 30
“      2500  “      4000 4,0 6 10 16 24 40
“      4000  “      8000 5,0 8 12 20 30 50
“      8000  “    16000 6,0 10 16 24 40 60
“    16000  “    25000 8,0 12 20 30 50 80
“    25000  “    40000 10,0 16 24 40 60 100
“    40000  “    60000 12,0 20 30 50 80 120
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

2.4. Допуски плоскостности принимают по табл. 2 для всей рассматриваемой поверхности элемента в зависимости от большего номинального размера L поверхности элемента.
2.5. Допуски перпендикулярности рассматриваемых поверхностей элемента принимают по табл. 3 в зависимости от меньшего номинального размера L поверхностей, перпендикулярность которых регламентируют, или заданной длины в сечении элемента. Значения заданной длины выбирают из ряда: 400, 500, 600, 800 и 1000 мм.
Для крупноразмерных элементов перпендикулярность их поверхностей допускается регламентировать допусками равенства диагоналей, значения которых принимают по табл. 4 в зависимости от большего номинального размера L поверхности, для которой назначают разность диагоналей.

Таблица 3

Допуски перпендикулярности мм

Интервал Значение допуска для класса точности
номинального размера L 1 2 3 4 5 6 7 8 9
До   250 0,5 0,8 1,2 2,0 3 5 8 12 20
Св.  250  до    500 0,6 1,0 1,6 2,4 4 6 10 16 24
“      500  “     1000 0,8 1,2 2,0 3,0 5 8 12 20 30
“    1000  “     1600 1,0 1,6 2,4 4,0 6 10 16 24 40
“    1600  “     2500 1,2 2,0 3,0 5,0 8 12 20 30 50
“    2500  “     4000 1,6 2,4 4,0 6,0 10 16 24 40 60
Значения К 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4,0 6,0

Таблица 4

Допуски равенства диагоналей мм

Интервал номинального Значение допуска для класса точности
размера L 1 2 3 4 5 6
До  4000 4 6 10 16 24 40
Св.   4000  до   8000 5 8 12 20 30 50
“       8000  “    16000 6 10 16 24 40 60
“     16000  “    25000 8 12 20 30 50 80
“     25000  “    40000 10 16 24 40 60 100
“     40000  “    60000 12 20 30 50 80 120
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

3. Точность разбивочных работ

3.1. Точность разбивочных работ характеризуют допусками и предельными отклонениями разбивки точек и осей в плане (черт. 5) и передачи точек и осей по вертикали (черт. 6), допусками створности и предельными отклонениями от створности точек (черт. 7), допусками и предельными отклонениями разбивки высотных отметок (черт. 8) и передачи высотных отметок (черт. 9), а также допусками перпендикулярности и предельными отклонениями от перпендикулярности осей (черт. 10).
3.2. Допуски разбивки точек и осей в плане принимают по табл. 5 в зависимости от номинального расстояния L, точность которого нормируют.

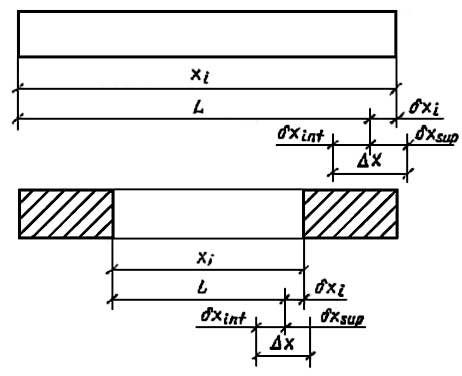

Допуск и отклонение разбивки точек и осей в плане

Допуск и отклонение разбивки

1 — ориентир, принимаемый за начало отсчета;
2 — ориентир, устанавливаемый в результате разбивки

Черт. 5

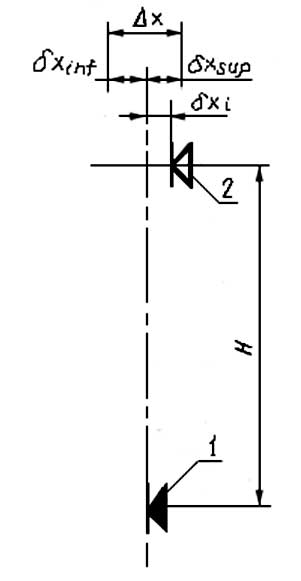

Допуск и отклонение передачи точек и осей по вертикали
Допуск и отклонение передачи точек

1 — ориентир, принимаемый за начало отсчета;
2 — ориентир, устанавливаемый в результате передачи

Черт. 6

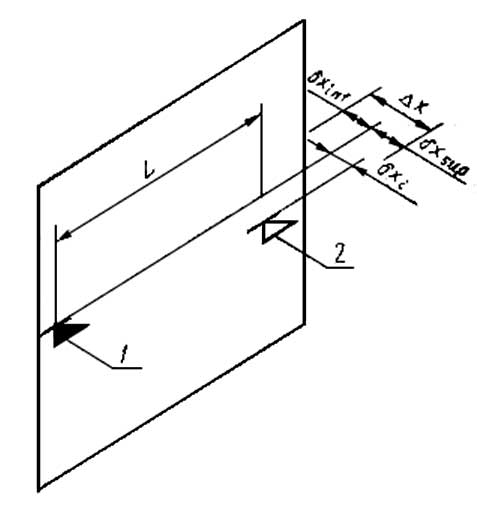

Допуск створности и отклонение от створности точек
Допуск створности

1 — ориентир, принимаемый за начало отсчета;
2 — ориентир, устанавливаемый в результате разбивки

Черт. 7

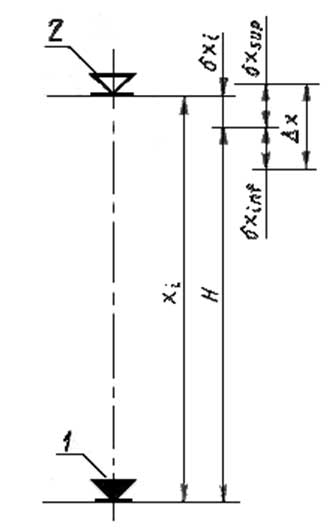

Допуск и отклонение разбивки высотных отметок
Допуск и отклонение разбивки высотных отметок
1 — ориентир, принимаемый за начало отсчета;
2 — ориентир, устанавливаемый в результате разбивки

Черт. 8

Допуск и отклонение передачи высотных отметок
Допуск и отклонение
1 — ориентир, принимаемый за начало отсчета;
2 — ориентир, устанавливаемый в результате передачи

Черт. 9

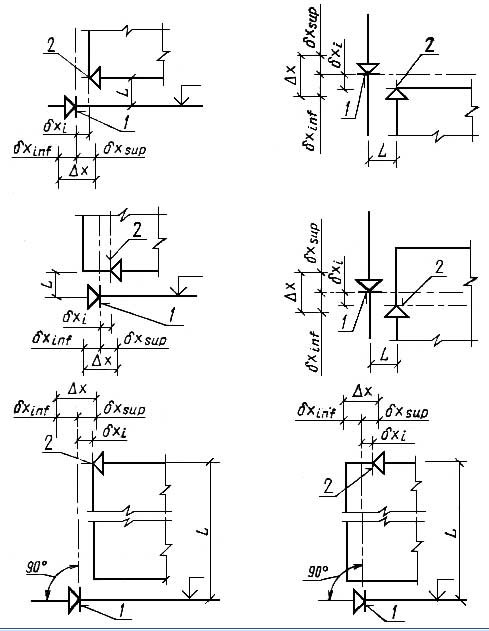

Допуск перпендикулярности и отклонение от перпендикулярности осей
Допуск перпендикулярности
1 — ориентиры, определяющие положение оси а;
2 — ориентир, принимаемый за начало отсчета при разбивке оси б; 3 — ориентир, устанавливаемый при разбивке оси б

Черт. 10

Таблица 5

Допуски разбивки точек и осей в плане мм

Интервал номинального размера L Значение допуска для класса точности
1 2 3 4 5 6
До   2500 0,6 1,0 1,6 2,4 4 6
Св.   2500  до    4000 1,0 1,6 2,4 4,0 6 10
“       4000  “      8000 1,6 2,4 4,0 6,0 10 16
“       8000  “    16000 2,4 4,0 6,0 10,0 16 24
“     16000  “    25000 4,0 6,0 10,0 16,0 24 40
“     25000  “    40000 6,0 10,0 16,0 24,0 40 60
“     40000  “    60000 10,0 16,0 24,0 40,0 60 100
“     60000  “  100000 16,0 24,0 40,0 60,0 100 160
“   100000  “  160000 24,0 40,0 60,0 100,0 160
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

3.3. Допуски передачи точек и осей по вертикали принимают по табл. 6 в зависимости от номинального расстояния Н между горизонтами.
3.4. Допуски створности точек принимают по табл. 6 в зависимости от номинальной длины L разбиваемой оси.
3.5. Допуски разбивки высотных отметок принимают по табл. 7 в зависимости от номинального расстояния Н между горизонтами.

Таблица 6

Допуски передачи точек и осей по вертикали и створности точек мм

Интервал номинального размера Значение допуска для класса точности
H L 1 2 3 4 5 6
До    2500 До   4000 0,6 1,0 1,6 2,4
Св. 2500   до     4000 Св.  4000  до   8000 0,6 1,0 1,6 2,4 4,0
“     4000   “       8000 »     8000  »    16000 0,6 1,0 1,6 2,4 4,0 6,0
“     8000   “     16000 “   16000  “    25000 1,0 1,6 2,4 4,0 6,0 10,0
“   16000   “     25000 “   25000  “    40000 1,6 2,4 4,0 6,0 10,0 16,0
“   25000   “     40000 “   40000  “    60000 2,4 4,0 6,0 10,0 16,0 24,0
“   40000   “     60000 “   60000  “  100000 4,0 6,0 10,0 16,0 24,0 40,0
“   60000   “   100000 “ 100000  “  160000 6,0 10,0 16,0 24,0 40,0 60,0
“  100000   “  160000 10,0 16,0 24,0 40,0 60,0
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

3.6. Допуски передачи высотных отметок принимают по табл.7 в зависимости от номинального расстояния L до рассматриваемой высотной отметки.
3.7. Допуски перпендикулярности осей принимают по табл. 7 в зависимости от номинального расстояния L до рассматриваемой точки. При номинальном значении угла между осями, не равном 90°, допуски угла также принимают по табл. 7 в зависимости от номинального расстояния L до рассматриваемой точки.
3.8. Допуски разбивочных работ по табл. 5-7 даны с учетом точности нанесения и закрепления соответствующих точек и осей.

Таблица 7

Допуски разбивки и передачи высотных отметок мм

Интервал номинального размера Значение допуска для класса точности
H L 1 2 3 4 5 6
До    2500 До    8000 0,6 1,0 1,6 2,4 4
Св. 2500   до     4000 Св.  8000  до   16000 0,6 1,0 1,6 2,4 4,0 6
“     4000   “       8000 “   16000  “      25000 1,0 1,6 2,4 4,0 6,0 10
“     8000   “     16000 “   25000  “      40000 1,6 2,4 4,0 6,0 10,0 16
“   16000   “     25000 “   40000  “      60000 2,4 4,0 6,0 10,0 16,0 24
“   25000   “     40000 “   60000  “    100000 4,0 6,0 10,0 16,0 24,0 40
“   40000   “     60000 “ 100000  “    160000 6,0 10,0 16,0 24,0 40,0 60
“   60000   “   100000 10,0 16,0 24,0 40,0 60,0 100
“ 100000   “   160000 16,0 24,0 40,0 60,0 100,0 160
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

4. Точность строительных и монтажных работ

4.1. Точность геометрических параметров зданий, сооружений и их элементов, возводимых из мелкоразмерных, монолитных и сыпучих материалов, и точность выполнения земляных работ устанавливают в соответствии с разд. 2.
4.2. Точность установки элементов сборных зданий и сооружений характеризуют допусками совмещения и отклонениями от совмещения ориентиров (точек, линий, поверхностей) (черт. 11) и допусками симметричности и отклонениями от симметричности установки элементов (черт. 12).
4.3. Допуски совмещения ориентиров принимают по табл. 8 в зависимости от номинального расстояния L между ними.
4.4. Допуски симметричности установки элементов принимают по табл. 9 в зависимости от номинального значения геометрического параметра L.
4.5. Допуски строительных и монтажных работ в табл. 8 и 9 характеризуют точность установки элементов после проектного закрепления. Точность установки элементов при временном закреплении в зависимости от способа закрепления следует принимать на 1 — 2 класса выше.

Допуск совмещения и отклонение от совмещения ориентиров

Допуск совмещения и отклонение

1 — ориентир, принимаемый за начало отсчета;
2 — ориентир устанавливаемого элемента

Черт. 11

Допуск симметричности и отклонение от симметричности установки элементов

Допуск симметричности и отклонение

1 — установленный элемент;
2 — устанавливаемый элемент

Черт. 12

Таблица 8

Допуски совмещения ориентиров мм

Интервал номинального размера L Значение допуска для класса точности
1 2 3 4 5 6
До    120 1,6 2,4 4 6 10 16
Св.    120  до     250 2,0 3,0 5 8 12 20
“        250  “       500 2,4 4,0 6 10 16 24
“        500  “     1000 3,0 5,0 8 12 20 30
“      1000  “     1600 4,0 6,0 10 16 24 40
“      1600  “     2500 5,0 8,0 12 20 30 50
“      2500  “     4000 6,0 10,0 16 24 40 60
“      4000  “     8000 8,0 12,0 20 30 50 80
“      8000  “   16000 10,0 16,0 24 40 60 100
“    16000  “   25000 12,0 20,0 30 50 80 120
“    25000  “   40000 16,0 24,0 40 60 100 160
“    40000  “   60000 20,0 30,0 50 80 120 200
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

Таблица 9

Допуски симметричности установки мм

Интервал номинального размера L Значение допуска для класса точности
1 2 3 4 5 6
До   2500 2,0 3 5 8 12 20
Св.  2500  до    4000 2,4 4 6 10 16 24
“      4000  “      8000 3,0 5 8 12 20 30
“     8000  “     16000 4,0 6 10 16 24 40
“   16000  “     25000 5,0 8 12 20 30 50
“   25000  “     40000 6,0 10 16 24 40 60
“   40000  “     60000 8,0 12 20 30 50 80
Значения К 0,25 0,4 0,6 1,0 1,6 2,5

Приложение 1
Справочное

Информационные данные о соответствии ГОСТ 21779-82 СТ СЭВ 2681-80

Первый абзац вводной части ГОСТ 21779-82 включает требования вводной части СТ СЭВ 2681-80.
П. 1.1 ГОСТ 21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П. 1.2 ГОСТ 21799-82 включает требования п. 1.5 СТ СЭВ 2681-80.
П. 1.3 ГОСТ 21779-82 включает требования пп. 1.7 и 1.9 СТ СЭВ 2681-80.
П. 1.4 ГОСТ 21779-82 включает требования п. 1.8 СТ СЭВ 2681-80.
П. 2.1 ГОСТ 21779-82 включает требования пп. 2.1 и 2.3 СТ СЭВ 2681-80.
Черт. 2 ГОСТ 21779-82 включает черт. 1 СТ СЭВ 2681-80.
Черт. 4 ГОСТ 21779-82 включает черт. 3 СТ СЭВ 2681-80.
П. 2.2 ГОСТ 21779-82 включает требования п. 2.2 СТ СЭВ 2681-80.
Табл. 1 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П. 2.3 ГОСТ 21779-82 включает требования п. 2.4 СТ СЭВ 2681-80.
Табл. 2 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П. 2.4 ГОСТ 21779-82 включает требования пп. 2.5 и 2.7 СТ СЭВ 2681-80.
П. 2.5 ГОСТ 21779-82 включает требования п. 2.6 СТ СЭВ 2681-80.
Табл. 3 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П. 2.6 ГОСТ 21779-82 включает требования п. 2.8 СТ СЭВ 2681-80.
Табл. 4 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П.3.1 ГОСТ 21779-82 включает требования п. 3.1 СТ СЭВ 2681-80.
Черт. 5 ГОСТ 21779-82 включает черт. 4 СТ СЭВ 2681-80.
Черт. 6 ГОСТ 21779-82 включает черт. 5 СТ СЭВ 2681-80.
Черт. 8 ГОСТ 21779-82 включает черт. 6 СТ СЭВ 2681-80.
Табл. 5 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 6 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 7 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
П 3.8 ГОСТ 21779-82 включает требования п. 3.3 СТ СЭВ 2681-80.
П. 4.1 ГОСТ 21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П 4.2 ГОСТ 21779-82 включает требования п. 4.2 СТ СЭВ 2681-80.
Черт. 11 ГОСТ 21779-82 включает черт. 7 СТ СЭВ 2681-80.
Черт. 12 ГОСТ 21779-82 включает черт. 8 СТ СЭВ 2681-80.
Табл. 8 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 9 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
Справочное приложение 2 ГОСТ 21779-82 включает информационное приложение 2 СТ СЭВ 2681-80.

Приложение 2
Справочное

Пояснения терминов, применяемых в настоящем стандарте

Технологический допуск — по ГОСТ 21778.
Технологическое предельное отклонение — предельное отклонение геометрического параметра, устанавливающее точность выполнения соответствующего технологического процесса или операции.
Класс точности — по ГОСТ 21778.
Условная прямая (плоскость) — прямая (плоскость), принимаемая за начало отсчета отклонений и проходящая через заданные точки реального профиля (поверхности) или прилегающая к реальному профилю (поверхности).
Прилегающая прямая (плоскость) — по ГОСТ 24642.

Приложение 3
Рекомендуемое

Вид допусков и формулы для вычисления значения единицы допуска

Вид допусков и формулы для вычисления  значения единицы допуска
