Крепеж проектора в сборе
Кронштейн «Projector-ЗОО» предназначен для крепления на потолок видеопроекторов, максимальный вес которых не превышает 10 кг.
Закреплённый проектор
Кронштейн закрепляется на бетонный либо кирпичный потолок с толщиной штукатурки не более 3 мм. Входящие в комплект крепежные изделия предназначены исключительно для крепления на вышеуказанные поверхности В случае если потолок изготовлен из других материалов, мы не рекомендуем самостоятельно устанавливать данное изделие, проконсультируйтесь с сертифицированным специалистом или обратитесь к квалифицированным установщикам.
Габариты проектора

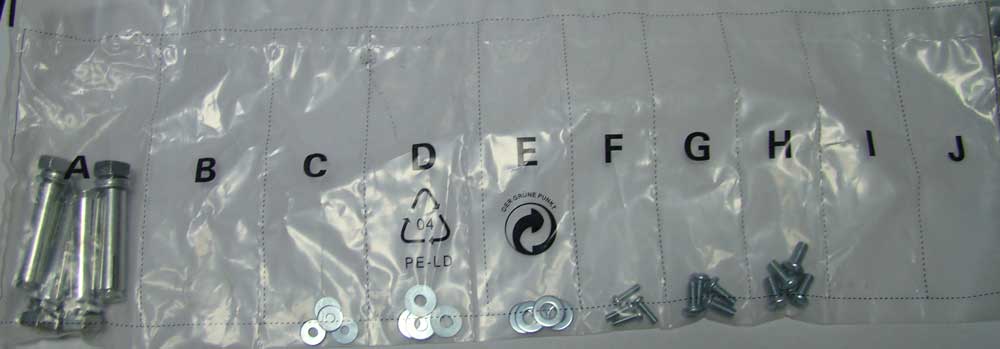

Крепежные детали
Перед установкой крепления убедитесь в отсутствии в потолке на месте крепления электрического кабеля, газопровода, сантехнических и других развязок.
ОБСЛУЖИВАНИЕ
Для чистки изделия необходимо использовать теплую мыльную воду без растворителей!
МОНТАЖ
Большое значение имеет правильная установка изделия.
Во избежание получения травм и поломки изделия внимательно следуйте инструкции. Для сборки Вам понадобятся: отвертка либо гаечный торцовый ключ, электрическая дрель и сверла Закрепите кронштейн к потолку согласно инструкции.
Стержень проектора
Крепление конштейна к потолку
1 Просверлите в потолке 4 отверстия диаметром 10 мм и глубиной 50 мм, используя стеновую пластину в качестве трафарета Вставьте в эти отверстия анкерные болты. Уберите плоские шайбы, пружинные шайбы и гайки с анкерных болтов Приложите крепление к потолку, закрепите шайбы и гайки обратно на анкерные болты. Каждая гайка должна быть плотно закручена для надежной фиксации кронштейна на потолке.
Пластина кронштейна
Крепление пластины проектора к видеопроектору
2 Для монтажа крепежной пластины кронштейна к проектору все адаптеры должны быть расположены строго в соответствии с отверстиями на дне проектора Выберете подходящие болты для монтажа, в соответствии с размерами отверстий на проекторе. Убедитесь, что проектор будет закреплен ровно, затем закрутите все болты.
Фиксация проектора со стержнем
3 При установке проектора сначала раскрутите ручки с двух сторон от проектора, но не выкручивайте их до конца. Затем присоедините пластиковую шайбу к соединительному компоненту, чтобы избежать трения внутренних деталей. Соедините конструкцию и закрутит ручки, установив нужный угол наклона. Никогда не выкручивайте ручки до конца, чтобы избежать падения проектора.
