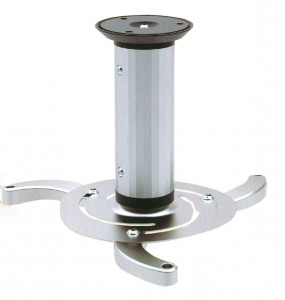

Кронштейн разработан PROJECTOR-1 фирмы ARM MEDIA для крепления к бетонному или кирпичному потолку проекторов весом до 10 кг.
Меры безопасности. До начала установки потолочного крепления для проекторов убедитесь, что Вы располагаете всеми необходимыми инструментами. Никогда не используйте дефектные части. Неправильная установка может привести к повреждениям, ранениям, а также нанести ущерб. Перед установкой убедитесь, что выбранный Вами потолок пригоден для размещения на нём данного кронштейна. Если у Вас есть сомнения, проконсультируйтесь со специалистом. Входящие в состав набора принадлежности предназначены для крепления кронштейна к бетонному или кирпичному потолку.

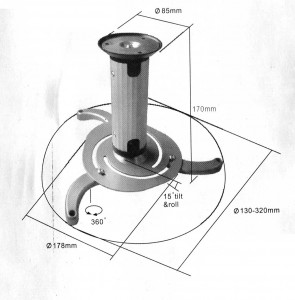

Габариты кронштейна проектора
Регулировка проектора относительно потолка

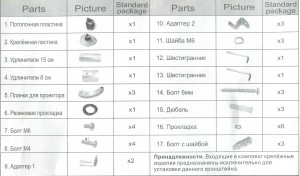

Комплектность крепежа проектора
1. Монтаж кронштейна к проектору
а) обычный монтаж для большинства проекторов
1 Зафиксируйте планки (5), используя болты (17) .
2 Отрегулируйте положение планок по высоте
3 Вы можете выбрать вариант крепления планок, чтобы они были на одной высоте по отношению к проектору
4 Соедините планки в центре и зафиксируйте их на крепёжную пластину, используя болты (7), прокладки (11) и прокладки (16)
б) Монтаж для проекторов Toshiba
1 Прикрутите к проектору адаптеры 1(9), используя болты (8)
2 Прикрутите планки (5) используя болты (17)
3 Соедините планки в центре и зафиксируйте их на крепёжную пластину, используя болты (7), прокладки (11) и прокладки (16)
4 Закрепите все болты
в) Монтаж проекторов Philips
1 Вставьте адаптеры 2 (10) в специальные пазы на проекторе
2 Прикрутите планки (5), используя болты (17)
3 Соедините планки в центре и зафиксируйте их на крепёжную пластину, используя болты (7), прокладки (11) и прокладки (16)
4 Закрепите все болты

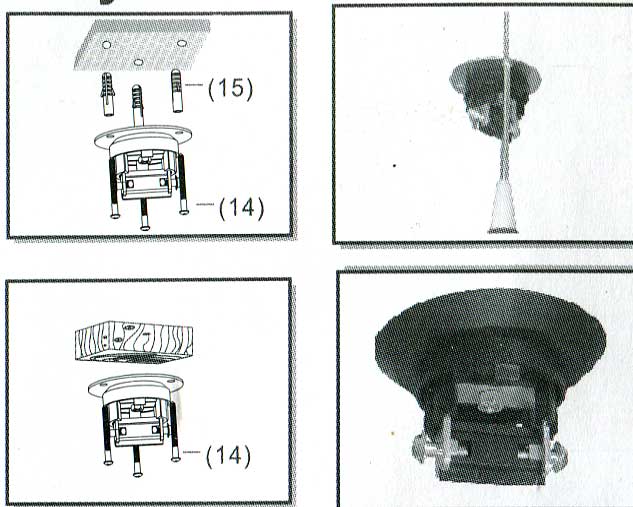

2. Монтаж кронштейна к потолку
Используйте потолочную пластину (1) в качестве трафарета и отметьте на потолке места для 3 отверстий. Просверлите отверстия диаметром 8 мм и глубиной до 50 мм и вставьте в них дюбели (15). Затем приложите потолочную пластину к этим отверстиям и закрепите при помощи болтов (14) и прокладок (16). Убедитесь, что пластина прочно закреплена на потолке.
3. Соединение
1 Провода скрываются под соединительную трубу
2 Прикрепите соединительную трубу к потолочной пластине, одновременно нажав на 2 болта
3 Поверните болты наружу, используя шестигранник
4 Прикрепите соединительную трубу к крепёжной пластине с проектором, одновременно нажав на 2 болта
5 Поверните болты наружу, используя шестигранник

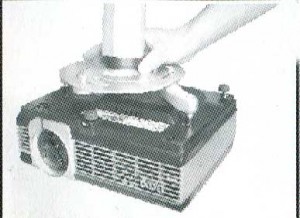

4. Регулировка
Поворачивайте кронштейн за центральную часть шарнира, чтобы установить нужное положение проектора.
ВАЖНО
Пожалуйста, проверяйте крепление болтов каждые 2 месяца.
В случае возникновения сомнений по установке, проконсультируйтесь с
квалифицированным установщиком.
