4.17.1 Конструкция и размеры крестовин прямых должны соответствовать указанным на рисунке 21 и в таблице 16.
Пример условного обозначения крестовины прямой Dу = 100 мм и dу = 50 мм: КП-100 x 50 ГОСТ 6942-98
Пример условного обозначения крестовины прямой Dу = 100 мм и dу = 50 мм: КП-100 x 50 ГОСТ 6942-98

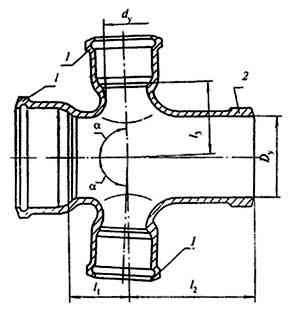

α = 87° 30′ ± l° 30′; 1 — раструб типа I; 2 — хвостовик
Рисунок 21
Таблица 16
Размеры в миллиметрах
| Условный проход | l1 | l2 | l3 | Масса, кг | |
| Dу | dy | ||||
| 50 | 50 | 40 | 120 | 40 | 3,2 |
| 100 | 50 | 40 | 120 | 65 | 6,0 |
| 100 | 70 | 145 | 70 | 8,0 | |
| 150 | 50 | 40 | 125 | 90 | 6,5 |
| 100 | 70 | 155 | 95 | 9,8 | |
