4.24.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 28 и в таблице 22.
Пример условного обозначения заглушки Dу = 100 мм: З-100 ГОСТ 6942-98
4.24.2 Допускается размещение болтов в плоскости Б-Б и изготовление крышки 3 из стали.
Пример условного обозначения заглушки Dу = 100 мм: З-100 ГОСТ 6942-98
4.24.2 Допускается размещение болтов в плоскости Б-Б и изготовление крышки 3 из стали.

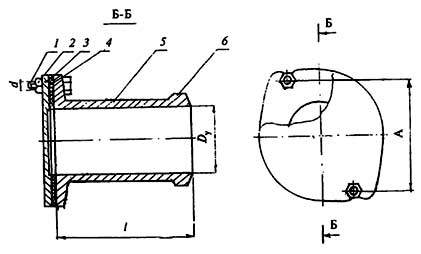

1 — болт; 2 — гайка; 3 — крышка; 4 — прокладка; 5 — корпус; 6 — хвостовик
Рисунок 28
Таблица 22
Размеры в миллиметрах
Условный проход Dу | l | A | d | Число болтов | Масса, кг |
50 | 100 | 80 | 10 | 2 | 0,8 |
100 | 110 | 140 | 12 | 2 | 1,9 |
150 | 120 | 170 | 12 | 2 | 2,8 |
