ГОСТ 8509-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
- УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов
ВНЕСЕН Госстандартом Украины
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17.02.93)
За принятие проголосовали:
| Наименование государства | Наименование национального органа по стандартизации |
| Республика Армения | Армгосстандарт |
| Республика Белоруссия | Белстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Туркменистан | Туркменглавгосинспекция |
| Республика Узбекистан | Узгосстандарт |
| Украина | Госстандарт Украины |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ГОСТ 8509-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
4 ВЗАМЕН ГОСТ 8509-86
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛКИ СТАЛЬНЫЕ
ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ ГОСТ
Сортамент 8509-93
Hot-rolled steel equal-led angles.
Dimensions
Дата введения 1997-01-01
1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.
2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на импорт — рекомендуемым приложениям А и Б.
Рисунок 1
Таблица 1
Примечания:
1 Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.
2 Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.
Условные обозначения к рисунку 1 и таблице 1:
b — ширина полки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полок;
F — площадь поперечного сечения;
I — момент инерции;
х0 — расстояние от центра тяжести до наружной грани полки;
Ixy — центробежный момент инерции;
i — радиус инерции.
3 По точности прокатки уголки изготавливают:
А — высокой точности;
В — обычной точности.
4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.
Таблица 2
| Номер | Предельные отклонения | ||||||
| уголка | по | по толщине полки | |||||
| ширине | до 6 включительно | от 6,5 до 9 включительно | свыше 9 | ||||
| полки | А | В | А | В | А | В | |
| От 2 до 4,5 | ± 1,0 | + 0,2 | + 0,3 | — | — | — | — |
| — 0,3 | — 0,4 | ||||||
| От 5 до 9 | ± 1,5 | + 0,2 | + 0,3 | + 0,2 | + 0,3 | + 0,3 | + 0,4 |
| — 0,4 | — 0,5 | — 0,5 | — 0,6 | — 0,5 | — 0,6 | ||
| От 10 до 15 | ± 2,0 | — | — | + 0,3 | + 0,4 | + 0,3 | + 0,4 |
| -0,5 | — 0,6 | — 0,6 | — 0,7 | ||||
| От 16 до 20 | ± 3,0 | — | — | — | — | + 0,4 | + 0,5 |
| — 0,7 | — 0,8 | ||||||
| От 22 до 25 | ± 4,0 | — | — | — | — | + 0,4 | + 0,5 |
| — 0,8 | — 0,9 | ||||||
5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.
6 По согласованию с потребителем отклонения по толщине полки допускается заменять предельными отклонениями по массе в соответствии с таблицей 3.
Таблица 3
| Номер уголка | Предельные отклонения по массе, % | |
| I класс | II класс | |
| От 2 до 7,5 включительно | + 3
-5 |
+ 3 |
| Свыше 7,5 | ± 2,5 | -5 |
7 Отклонение от прямого угла не должно превышать 35‘.
По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:
1,0 мм — для уголков с шириной полки до 50 мм включительно;
2,0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
3,0 мм — для уголков с шириной полки свыше 100 до 200 мм.
8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.
По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:
0,3 толщины полки — для уголков толщиной до 10 мм включительно;
3,0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
5,0 мм — для уголков толщиной свыше 16 мм.
9 Уголки изготавливают длиной от 4 до 12 м:
мерной длины;
мерной длины с немерной в количестве не более 5 % массы партии;
кратной мерной длины,
кратной мерной длины с немерной в количестве не более 5 % массы партии;
немерной длины;
ограниченной длины в пределах немерной.
9.1 По согласованию изготовителя с потребителем уголки изготавливают мерной и кратной мерной длины с немерными длинами более 5 % массы партии.
9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.
10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должны превышать:
+ 30 мм — при длине до 4 м включительно;
+ 50 мм — при длине свыше 4 до 6 м включительно;
+ 70 мм — при длине свыше 6 м.
По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.
11 Кривизна уголков не должна превышать 0,4 % длины.
По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.
12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии не менее 500 мм от торца штанги.
ПРИЛОЖЕНИЕ А
(рекомендуемое)
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ
(ИСО 657-1-89)
1 Область распространения
Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.
2 Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.
Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.
Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.
ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.
3 Размеры
3.1 Предпочтительные размеры выделены полужирным шрифтом.
3.2 Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.
3.3 Радиус закругления полок не определен, но при необходимости может быть рассчитан.
4 Свойства профиля
Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице А.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.
5 Допуски
Допускаемые отклонения на размеры приведены в таблице Б.1 приложения В.

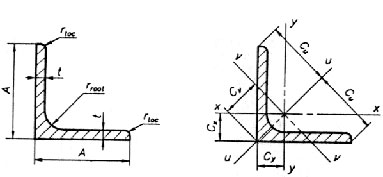

Таблица А.1
Примечания
1 Страны-члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.
Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.
2 Площадь поперечного сечения вычисляют по формуле
где S — площадь поперечного сечения, см2;
t — толщина, мм;
rroot — радиус внутреннего закругления, мм;
rtoc — радиус закругления полок, мм;
А — ширина полки, мм.
3 При вычислении массы 1 м плотность стали принята 7,85 кг/дм3.
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
ЧАСТЬ 5. УГОЛКИ РАВНОПОЛОЧНЫЕ И НЕРАВНОПОЛОЧНЫЕ В МЕТРИЧЕСКОЙ И ДЮЙМОВОЙ СЕРИЯХ. ДОПУСКИ
(ИСО 657-5-76)
1 Предмет стандарта и область применения
Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой — ИСО 657-3 и ИСО 657-4.
2 Предельные отклонения по ширине полки
Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.
Таблица Б.1 Предельные отклонения по ширине
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
| Ширина полки1 | Предельные | Ширина полки1 | Предельные | ||
| Свыше | От и до включительно | отклонения | Свыше | От и до включительно | отклонения |
| — | 50 | ± 1,0 | — | 2 | ± 0,04 |
| 50 | 100 | ± 1,5 | 2 | 4 | ± 0,06 |
| 100 | 150 | ± 2,0 | 4 | 6 | ± 0,08 |
| 150 | 200 | ± 3,0 | 6 | 8 | ± 0,12 |
| 1 Для неравнополочных уголков как базовая берется ширина большей полки. | |||||
3 Предельные отклонения по толщине полки
Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2
Таблица Б.2 Предельные отклонения по толщине
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
| Ширина полки1 | Предельные | Ширина полки1 | Предельные | ||
| Свыше | От и до включительно | отклонения | Свыше | От и до включительно | отклонения |
| — | 50 | ± 0,5 | — | 2 | ± 0,02 |
| 50 | 100 | ± 0,8 | 2 | 4 | ± 0,03 |
| 100 | 150 | ± 1,0 | 4 | 6 | ± 0,04 |
| 150 | 200 | ± 1,2 | 6 | 8 | ± 0,05 |
| 1 Для неравнополочных уголков как базовая берется ширина большей полки.
Примечание — Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ± 2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголка приведена в приложении А. |
|||||
4 Предельные отклонения при порезке на длины
Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.
Таблица Б.3 Предельные отклонения для нормальных длин
| Метрическая серия | Дюймовая серия | ||
| Длина | Предельные отклонения | Длина | Предельные отклонения |
| Все длины | ± 100 мм | Все длины | ± 4 дюйма |
Таблица Б.4 Предельные отклонения для точных длин
| Метрическая серия | Дюймовая серия | ||||
| Длина, м | Предельные | Длина, фут | Предельные | ||
| Свыше | От и до включительно | отклонения, мм | отклонения, дюйм | ||
| — | 12 | + 75
0 |
— | 40 | + 3
0 |
| 12 | — | + 100 | 40 | — | + 4
0 |
5 Кривизна
5.1. Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.
Таблица Б.5
| Метрическая серия | Дюймовая серия | ||||
| Ширина полки | Кривизна | Ширина полки1 | Кривизна | ||
| Свыше | От и до включительно | Свыше | От и до включительно | ||
| 50 | 150 | 0,4 % длины | 2 | 6 | 0,4 % длины |
| 150 | 200 | 0,25 % длины | 6 | 8 | 0,25 % длины |
| 1 Для неравнополочных уголков как базовая берется ширина большей полки. | |||||
5.2 Кривизна должна быть измерена как показано на рисунке Б.1.
Кривизна
6 Неперпендикулярность (непараллельность, отклонение от прямого угла)
6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.
Таблица Б.6 Отклонение от прямого угла
| Метрическая серия | Дюймовая серия | ||||
| Ширина полки | Отклонение | Ширина полки1 | Отклонение | ||
| Свыше | От и до включительно | Свыше | От и до включительно | ||
| — | 50 | 1,0 | — | 2 | 0,04 |
| 50 | 100 | 2,0 | 2 | 4 | 0,08 |
| 100 | 200 | 3,0 | 4 | 8 | 0,12 |
| 1 Для неравнополочных уголков как базовая берется ширина большей полки. | |||||
6.2 Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).
Рисунок Б.2
7 Предельные отклонения по массе
Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.
