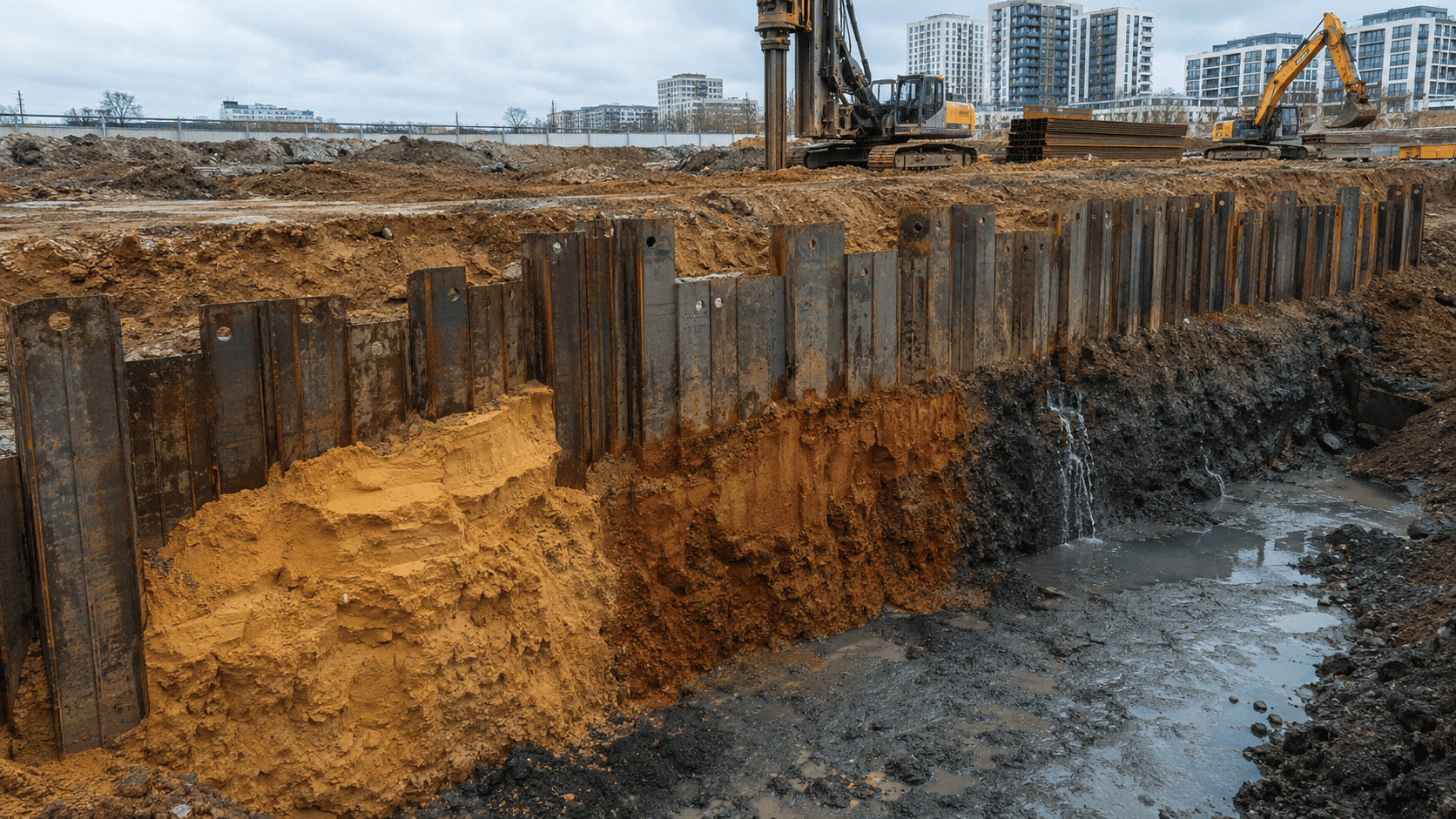

Какой шпунт выбрать для песчаного, глинистого и водонасыщенного грунта

Шпунт для ограждения котлована выбирают не только по глубине выемки. На решение влияют состав и плотность грунта, уровень подземных вод, нагрузки рядом с котлованом, допустимые перемещения стенки и способ погружения. Поэтому один и тот же профиль может успешно работать на одном участке и оказаться неподходящим на другом.

До закупки материала изучают инженерно-геологические изыскания, выполняют расчёт ограждения и проверяют возможность монтажа. После этого можно сопоставить доступные марки и характеристики шпунта Ларсена с проектными требованиями: моментом сопротивления, длиной, массой, маркой стали и конструкцией замков. Выбор только по названию грунта или привычной марке создаёт риск перерасхода металла, затруднённого погружения либо чрезмерных деформаций стенки.

Какие параметры определяют выбор шпунта

Грунтовые условия задают давление на ограждение и сопротивление при погружении, но не дают готового ответа о конкретном профиле. Для выбора нужны несколько групп исходных данных.

• Геологическое строение участка. Учитывают не только верхний слой, но и всю толщу до проектной отметки погружения. Под слоем песка могут находиться плотная глина, гравий или включения, которые осложнят монтаж.
• Глубина котлована и заделка шпунта. Профиль должен воспринимать расчётные усилия, а нижняя часть стенки — иметь достаточное заглубление для устойчивости.
• Уровень подземных вод. Он влияет на давление на стенку, водоприток в котлован и требования к замковым соединениям.
• Соседняя застройка. Вблизи зданий, коммуникаций и работающих объектов ограничивают вибрации, шум и перемещения грунта.
• Схема раскрепления. Консольная стенка, распорная система и анкерное крепление работают по-разному, поэтому требуют разных характеристик профиля.
• Технология погружения. Вибропогружение, ударный способ и статическое вдавливание по-разному проявляют себя в рыхлых, плотных и связных грунтах.

Марку, длину и сечение назначают по расчёту. Если профиль подходит по несущей способности, дополнительно проверяют его погружаемость: сможет ли выбранное оборудование довести шпунт до проектной отметки без повреждения замков и недопустимого отклонения от вертикали.

Шпунт для песчаного грунта

В песках выбор технологии особенно зависит от плотности и влажности. Рыхлый и водонасыщенный песок обычно хорошо поддаётся вибропогружению: колебания временно уменьшают сопротивление грунта, и профиль движется вниз под действием собственного веса и усилия оборудования. Такой способ часто применяют для временных ограждений котлованов и траншей.

С плотными песками ситуация сложнее. По мере погружения грунт может дополнительно уплотняться, из-за чего сопротивление резко возрастает. Препятствием также становятся гравий, галька, строительный мусор и другие твёрдые включения. В таких условиях применяют более мощное оборудование, комбинируют вибрационное и ударное воздействие либо предусматривают лидерное бурение. Конкретное решение принимают после оценки влияния выбранной технологии на соседние сооружения.

Для песчаного основания обычно важны:

• достаточная жёсткость профиля, чтобы он сохранял геометрию при погружении;
• надёжные замки, позволяющие собрать непрерывную стенку;
• расчётная длина с необходимой заделкой ниже дна котлована;
• контроль вертикальности, особенно при неоднородных прослойках;
• подходящая схема распорок или анкеров для глубокого котлована.

Если песок водонасыщенный, к устойчивости добавляется задача ограничения водопритока. В этом случае проверяют не только сечение шпунта, но и состояние замков, качество их соединения и необходимость дополнительной герметизации.

Шпунт для глинистого грунта

Глинистые грунты могут значительно различаться по консистенции. Мягкая водонасыщенная глина и твёрдый сухой суглинок создают разные условия для погружения, поэтому формулировки «участок на глине» недостаточно для выбора технологии.

В мягких и текучепластичных связных грунтах возможно вибропогружение или статическое вдавливание. В плотных и твёрдых глинах вибрация нередко оказывается менее эффективной, поскольку связный грунт сохраняет сцепление с поверхностью профиля. Тогда рассматривают ударное погружение, предварительное рыхление или лидерное бурение. В городской среде предпочтение могут отдать вдавливанию, если оборудование обеспечивает необходимое усилие и позволяет достичь проектной глубины.

При работе в глине обращают внимание на несколько рисков:

• налипание грунта и рост сопротивления по боковой поверхности;
• засорение замков при последовательном погружении элементов;
• уход шпунтины от вертикали из-за неоднородных слоёв;
• повреждение головы профиля при чрезмерном ударном воздействии;
• сложность последующего извлечения временного ограждения.

Для плотной глины не следует автоматически выбирать самый тяжёлый профиль. Увеличенная металлоёмкость не решает проблему погружаемости сама по себе. Сначала определяют требуемую несущую способность стенки, затем подбирают сечение и технологию, которые совместимы с фактическими грунтовыми условиями.

Шпунт для водонасыщенного грунта

Водонасыщенный грунт — это не отдельная разновидность основания. Вода может насыщать песок, супесь, суглинок или глину, и поведение каждого из этих грунтов будет отличаться. Поэтому при выборе шпунта одновременно оценивают состав грунта, уровень и напор подземных вод, направление фильтрации и наличие водоупорного слоя.

Стальной профиль сам по себе не пропускает воду, но фильтрация возможна через замки и ниже подошвы ограждения. Если стенка должна ограничивать водоприток, проектом могут предусматриваться:

• погружение нижней части шпунта в слабопроницаемый слой;
• очистка и проверка замковых соединений до монтажа;
• применение уплотняющих материалов в замках;
• сварка отдельных соединений, если требуется повышенная герметичность;
• водопонижение или устройство противофильтрационных мероприятий;
• контроль состояния стенки после погружения.

В водонасыщенных песках вибропогружение обычно технологично, однако рядом с существующими фундаментами необходимо оценить влияние колебаний и возможного перемещения грунта. При строгих ограничениях по вибрации рассматривают статическое вдавливание. Если на глубине встречаются плотные прослойки, может потребоваться комбинированная технология.

Главная ошибка — выбирать шпунт только ради «герметичной стены». Ограждение должно одновременно выдерживать давление грунта и воды, сохранять устойчивость и допускать безопасную разработку котлована. Поэтому требования к водонепроницаемости рассматривают вместе с расчётом прочности и деформаций.

Сравнение решений для разных условий

Таблица показывает общую логику, а не заменяет проектный расчёт. На реальном участке грунты редко образуют однородный слой по всей глубине и периметру котлована.

Можно ли использовать бывший в употреблении шпунт

Бывший в употреблении шпунт допустим не потому, что грунт «лёгкий», а если его фактическое состояние соответствует проекту. Перед применением проверяют геометрию профиля, остаточную толщину металла, прямолинейность, состояние замков, следы сварки, трещины и локальные деформации.

Для водонасыщенного участка особенно важны замковые соединения. Даже профиль с достаточной несущей способностью может оказаться неудобным для противофильтрационной стенки, если замки сильно повреждены и не обеспечивают нормальное соединение соседних элементов. Решение о пригодности принимают после дефектовки, а не только по количеству предыдущих циклов использования.

Почему способ погружения нельзя выбирать отдельно от профиля

Один и тот же шпунт по-разному ведёт себя при вибрации, ударах и вдавливании. Недостаточно жёсткий элемент может деформироваться при встрече с плотной прослойкой, а слишком тяжёлый профиль увеличит стоимость, не устранив ограничения выбранного оборудования.

При сравнении способов учитывают:

• вибропогружение — производительно в несвязных и водонасыщенных грунтах, но создаёт колебания;
• ударное погружение — помогает проходить плотные слои, однако сопровождается шумом и динамическим воздействием;
• статическое вдавливание — снижает вибрацию и подходит для стеснённой застройки, но требует достаточного реактивного усилия и может быть ограничено плотностью грунта;
• лидерное бурение — уменьшает сопротивление на сложных участках, но должно применяться так, чтобы не ухудшить устойчивость ограждения и окружающего массива.

Оборудование подбирают с учётом массы и длины шпунтин, характеристик грунта, требуемой глубины и допустимого воздействия на окружение. До начала основных работ на сложных объектах может выполняться пробное погружение.

Как принять окончательное решение

Правильный выбор начинается не со сравнения марок в прайс-листе, а с инженерной задачи. Последовательность выглядит так:

1. Выполнить инженерно-геологические изыскания и определить уровень подземных вод.
2. Задать глубину котлована, нагрузки и ограничения по перемещениям.
3. Выбрать расчётную схему ограждения и способ его раскрепления.
4. Определить требуемые длину, момент сопротивления и марку стали.
5. Проверить погружаемость профиля в каждом слое грунта.
6. Подобрать технологию и оборудование с учётом окружающей застройки.
7. Оценить состояние замков и необходимость герметизации.
8. Предусмотреть контроль монтажа, водопритока и перемещений стенки.

Для рыхлого песка чаще подходит шпунт, рассчитанный на вибропогружение и устойчивый к отклонению при монтаже. В плотной глине решающими становятся погружаемость и технология прохождения сопротивляющихся слоёв. На водонасыщенном участке к прочности добавляются требования к замкам, фильтрации и заглублению стенки. Конкретную марку во всех трёх случаях определяют расчётом по данным изысканий.
