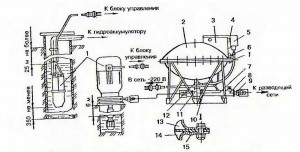

1 — насос «Агидель» или «Малыш»; 2 — гмдропневмобак; 3 — блок управления; 4 — манометр; 5 — датчик реле времени; 6 — вентиль для накачки воздуха; 7 — сгон 3/4″; 8 — вентиль 3/4″; 9 — штуцер; 10 — контргайка 3/4″; 11 — тройник 3/4″; 12 — водоподводящий патрубок; 13 — воздушная камера; 14 — жидкостная камера; 15 — диафрагма
НАСОСНЫЕ УСТАНОВКИ ВУ-45 И ВУ-1.5-19 (завод-изготовитель — АО «Кургансельмаш»)
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Наименование | Значение | |
| ВУ-1.5-19 | ВУ-45 | |
| Подача в номинальном режиме, м3/с (м3/ч) | 0,000417 (1.5) | 0,00028 (1.0) |
| Напор номинальный, м вод. ст. | 19 | 45 |
| Вместимость гидроаккумулятора, м3 | 0,023 | 0,023 |
| Максимальное рабочее давление в гидроаккумуляторе (избыточное), кПа (кгс/см2) | 215 | 215 |
| Тип насоса | Центробежный «Агидель» | Электромагнитный вибрационный «Малыш» |
| Потребляемая мощность, Вт | 400 | 220 |
| Напряжение сети, В | 220 | 220 |
| Масса установки, не более, кг | 35 | 27 |

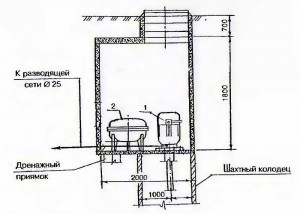

ПРИМЕР РАЗМЕЩЕНИЯ ВОДОПОДЪЁМНОЙ УСТАНОВКИ ЖИЛОГО ДОМА
ПЛАН 1 ЭТАЖА
Насосная установка «Грундфос ГИДРОДЖЕТ» является автоматически работающим агрегатом, который включается и выключается в зависимости от давления воды в гидропневмобаке.
Агрегат применяется для индивидуального водоснабжения жилых домов.
| Рабочая характеристика установки | Единица измерения | JP-5 | JP-3 |
| Максимальная подача воды | м3/ч | 1 —3.4 | 0,5 — 2.5 |
| Максимальный напор | м | 38 — 20 | 28—15 |
| Максимальная высота всасывания | м | 8 | 5 |
| Напряжение/частота | В/Гц | 230/50 | 230/50 |
| Потребляемая мощность | Вт | 750 | 650 |
| Гидропневмобак | л | 50 | 50 |
| Масса | кг | 23.2 | 18 |
Комплектация
| Насос | 1 шт. |
| Гидропневмобак вместимостью 50 л | 1 шт. |
| Спиральный всасывающий шланг диаметром 25 мм длиной 4 м, с приёмным клапаном | 1 шт. |
| То же, длиной 8м | 1 шт. |
| Приёмный клапан диаметром 25 мм | 1 шт. |
ПРИМЕР РАЗМЕЩЕНИЯ ПОДЪЁМНОЙ УСТАНОВКИ В ПОДВАЛЕ ДВУХКВАРТИРНОГО ЖИЛОГО ДОМА
СХЕМА ПОДАЧИ ВОДЫ
1 — центробежный горизонтальный насос СН-12 «Грундфос»; 2—запорная арматура; 3 — реле давления; 4— гидропневмобак V = 60 л фирмы «Варем»; 5 — манометр; 6 — трубопровод к потребителю
Техническая характеристика насоса СН-12 фирмы «Грундфос»: подача — 1,0; 1.5; 2,0 м3/ч; напор — 30…50 м; самовсасывание — до 8,0 м; мощность двигателя — 0,25…0,75 кВт.
Техническая характеристика гидропневмобака LS-60 фирмы «Варем»:
вместимость — 60 л;
диаметр — 380 мм;
высота — 850 мм; максимальный напор — 80 м;
минимальный напор — 20 м;
напорный патрубок — 25 мм;
масса — 17 кг.
