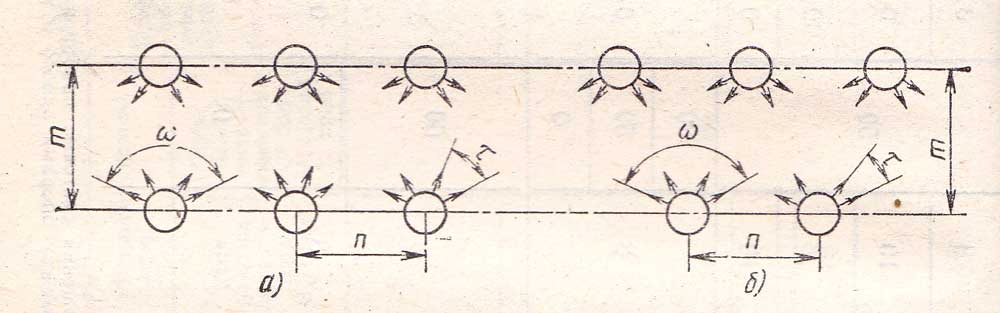

a — прямоугольное расположение мачт; б — шахматное расположение мачт; со — угол охвата, град, т — угол между оптическими осями, град; m — ширина освещаемой площади, и; п — расстояние между мачтами, м
МЕТОДЫ РАСЧЁТА ПРОЖЕКТОРНОЙ УСТАНОВКИ
Расчет прожекторной установки сводится к определению: количества прожекторов, подлежащих установке для создания заданной освещенности;
мест установки прожекторных мачт и прожекторов; высоты установки прожекторов над освещаемой поверхностью; углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.
Расчет производится на основе нормируемой освещенности в горизонтальной плоскости.
Ориентировочное количество прожекторов п, подлежащих установке для создания на площади S требуемой освещенности Ep=KEs (К—коэффициент запаса, Ев— нормируемая освещенность),
где m — коэффициент, учитывающий световую отдачу источников света, КПД прожекторов и коэффициент использования светового потока, принимается по таблице; Рл — мощность ламп применяемых типов прожекторов.
Более точное определение количества необходимых для установки прожекторов проводится путем компоновки шаблонов кривых изолюксна плане освещаемой территории или с применением графиков освещенности от групп прожекторов.
Ориентировочные значения коэффициента т
| Ширина освещаемой площади, и | Значения т при расчетной освещенности, лк | |||
|
Источник света |
Тип прожектора или светильника |
|||
|
0,5—1,5 |
2—30 |
|||
| лн |
пзс, псм |
75—150 175-300 | 0,90 0,50 | 0,30 0,25 |
|
Галогенные ЛН |
ПКН, ИСУ |
75—125 150—350 | 0,35 0,20 | 0,20 0,15 |
| Лампы типа ДРЛ |
пзс, пзм |
75—250 275—350 | 0,25 0,30 | 0,13 0,15 |
| Лампы типа ДРИ |
пзс, псм |
75—150 175—350 | 0,30 0,15 | 0,10 0,06 |
| Ксеноновая лампа ДКсТ-20000 | ОУКсН
(Н = 30 м) |
150—175 200-350 | 0,75 0,50 | 0,50 0,40 |
| «Аревик» (Я = 30 м) | 150—175 200—250 | 0,90 0,70 | 0,70 0,50 | |
| Ксеноновая лампа ДКсТ-10000 | СКсН (Н = 20Н-30 м) | 100—150 175—250 | 0,55 0,40 | 0,45 0,35 |
