4.22.1 Конструкция и размеры муфт надвижных должны соответствовать указанным на рисунке 26 и в таблице 20.
Пример условного обозначения муфты надвижной Dу =100 мм: МфН-100 ГОСТ 6942-98
Пример условного обозначения муфты надвижной Dу =100 мм: МфН-100 ГОСТ 6942-98

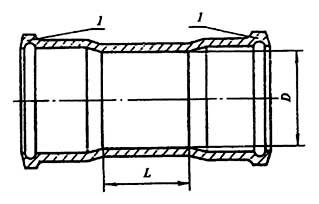

1 — раструб типа II
Рисунок 26
Таблица 20
Размеры в миллиметрах
| Условный проход Dу | D | L | Масса, кг |
| 50 | 67 | 80 | 1,8 |
| 100 | 118 | 100 | 3,8 |
| 150 | 170 | 120 | 6,2 |
