4.10.1 Конструкция и размеры отступов должны соответствовать указанным на рисунке 14 и в таблице 12.
Пример условного обозначения отступа Dу = 100 мм:
ОТС-100 ГОСТ 6942-98
Пример условного обозначения отступа Dу = 100 мм:
ОТС-100 ГОСТ 6942-98

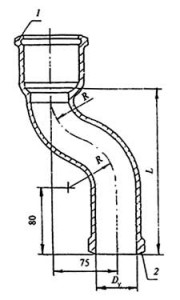

1 — раструб типа I; 2 — хвостовик
Рисунок 14
Таблица 12
Размеры в миллиметрах
| Условный проход Dу | L | R | Масса, кг |
| 50 | 210 | 60 | 2,1 |
| 100 | 250 | 85 | 5,0 |
| 150 | 250 | 90 | 8,0 |
