Отводы 110° и 120°

4.8.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 12 и в таблицах 10 и 11.
Пример условного обозначения отвода с α = 120° и Dy = 50 мм:
О 120°-50 ГОСТ 6942-98
То же, с α = 150° и Dу = 100Д (удлиненный) мм:
О 150°-100Д ГОСТ 6942-98

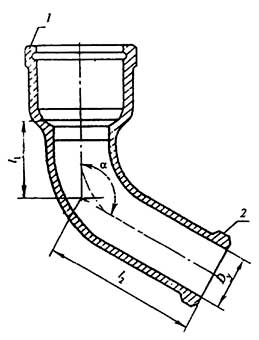

1 — раструб типа I, 2 — хвостовик
Рисунок 12

Таблица 10
Размеры в миллиметрах

Условный проход Dy	l1	l2	Масса, кг
При a = 110° ± 1° 30′
50	65	135	1,8
100	75	150	4,1
При a = 120° ± 1° 30′
50	55	125	1,7
100	65	140	3,6

Таблица 11
Размеры в миллиметрах

Условный проход Dy	l1	l2	Масса, кг
При a = 135° ± 1° 30′
50	50	115	1,6
100	55	125	3,5
150	100	165	5,4
При a = 150° ± 1° 30′
50	60	130	1,8
100	115	175	5,0
100Д	115	275	6,0
150	65	125	6,1
