4.3.1 Конструкция и размеры патрубков должны соответствовать указанным на рисунке 7 и в таблице 6.
Пример условного обозначения патрубка Dy = 100 мм, L = 250 мм; ГОСТ-100-250 ГОСТ 6942-98

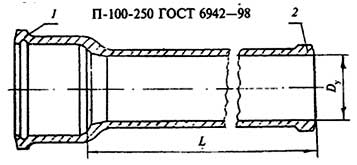

1 — раструб типа I; 2 — хвостовик
Рисунок 7
Пример условного обозначения патрубка Dy = 100 мм, L = 250 мм; ГОСТ-100-250 ГОСТ 6942-98
1 — раструб типа I; 2 — хвостовик
Рисунок 7
Таблица 6
Размеры в миллиметра
| Условный проход Dу | Строительная длина L | Масса, кг |
| 50 | 250
350 400 |
2,0
2,5 2,8 |
| 100 | 200
250 350 |
3,8
4,4 5,7 |
| 150 | 400 | 8,8 |
