4.4.1 Конструкция и размеры компенсационных патрубков должны соответствовать указанным на рисунке 8 и в таблице 7.
Пример условного обозначения патрубка компенсационного Dу = 100 мм: ГОСТ 6942-98
Пример условного обозначения патрубка компенсационного Dу = 100 мм: ГОСТ 6942-98

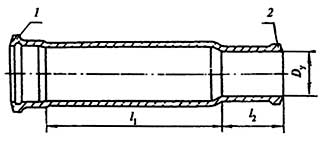

1 — раструб типа II; 2 — хвостовик
Рисунок 8
Таблица 7
Размеры в миллиметрах
| Условный проход Dу | l1 | l2 | Масса, кг |
| 100 | 130 | 80 | 4.5 |
| 100 | 370 | 80 | 8,4 |
| 150 | 130 | 80 | 6.5 |
| 150 | 380 | 80 | 12,8 |
