Раструбы и хвостовики фасонных частей

4.2.1 Раструбы фасонных частей изготавливают четырех типов: I, II, III, IV.
4.2.2 Конструкция и размеры раструбов типа I должны соответствовать указанным на рисунке 2 и в таблице 3, типа II — на рисунке 3 и таблице 4, типа III — на рисунке 4 и типа IV — на рисунке 5. Размеры даны без учета антикоррозионного покрытия. Допускается вариант изготовления раструбов типов I, II, III без кольцевой канавки на внутренней поверхности раструбов.

* Размеры для справок

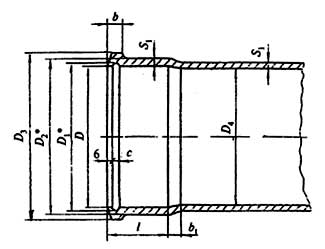

Рисунок 2

Таблица 3
В миллиметрах

Условный проход Dy	D	D1	D2	D3	D4	b	b1	S	S1	l мин.	с
50	65	72	76	81	90	13	8	4,0	4,5	55	10
100	118	123	128	133	145	14	10	4,5	5,0	55	10
150	168	176	182	187	202	15	12	5,0	5,5	55	10

* Размеры для справок

Рисунок 3

Таблица 4
В миллиметрах

Условный проход Dy	D	D1	D2	D3	D4	b	b1	l мин.	с	S1
50	72	76	81	90	67	13	8	55	9	4,5
100	123	128	133	145	118	14	10	55	10	5,0
150	176	182	187	202	170	15	12	55	12	5,5

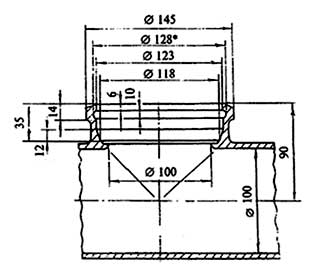

Рисунок 4

____________
* Размеры для справок

Рисунок 5

4.2.3 Конструкция и размеры хвостовиков фасонных частей должны соответствовать указанным на рисунке 6 и в таблице 5.

Рисунок 6

Таблица 5
В миллиметрах

Условный проход Dy	D	D1	S
50	58	62	4,0
100	109	114	4,5
150	160	164	5,0
