4.11.1 Конструкция и размеры тройников прямых должны соответствовать указанным на рисунке 15 и в таблице 13.
Пример условного обозначения тройника прямого Dу = 50 мм и dу = 50 мм:
ТП-50 x 50 ГОСТ 6942-98
То же, длинного, Dу = 100 мм и dу = 100Д мм:
ТП-100 x 100 ГОСТ 6942-98
Пример условного обозначения тройника прямого Dу = 50 мм и dу = 50 мм:
ТП-50 x 50 ГОСТ 6942-98
То же, длинного, Dу = 100 мм и dу = 100Д мм:
ТП-100 x 100 ГОСТ 6942-98

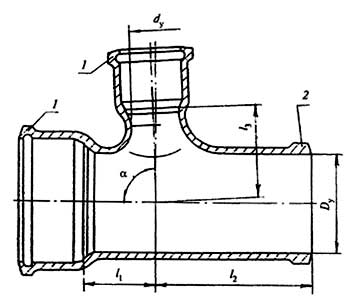

Рисунок 15
α = 87° 30′ ± 1° 30′; 1 — раструб типа I; 2 — хвостовик
Таблица 13
Размеры в миллиметрах
| Условный проход | l1 | l2 | l3 | Масса, кг | |
| Dу | dy | ||||
| 50 | 50 | 40 | 120 | 40 | 2,4 |
| 50 | 40 | 120 | 65 | 4,2 | |
| 100 | 100 | 70 | 145 | 70 | 6,0 |
| 100Д | 95 | 220 | 150 | 8,3 | |
| 50 | 40 | 125 | 90 | 6,0 | |
| 150 | 100 | 70 | 155 | 95 | 7,5 |
| 150 | 95 | 170 | 95 | 10,0 | |
